CADWorld：面向长时程计算机辅助设计的计算机使用基准

TL;DR CADWorld 提供基于 FreeCAD 的 200 项长时程机械 CAD 任务,覆盖 11 类工作流,评估计算机使用代理生成可验证工程产物的能力;最强代理仅 17.5% 成功率,暴露通用 GUI 操控与专业工程执行间的差距。

问题

问题背景

Computer-use agents 在桌面 GUI 自动化上取得快速进展，基准如 OSWorld、WindowsAgentArena 评估通用任务完成能力，但专业工程工作流仍缺乏系统覆盖，尤其是输出为持久化、结构化产物的场景。

现有方法局限

现有 GUI 基准主要针对网页导航、文件操作或短周期应用，任务完成后以屏幕状态或脚本判断成功，很少验证生成 artifact 的几何、参数结构与下游工程有效性。具体局限包括：

• 缺少对 CAD 软件中参数化特征树、约束求解器、制造输出（CAM/FEM）等核心状态的检查，仅凭界面快照无法判断模型是否可编辑、可制造。
• 任务多为单步或短会话，无法暴露长周期操作中的错误累积和不可逆偏差。
• 通用 agent 在 CAD 中缺乏空间推理与约束感知，常在前几步就因无效操作失败，而即使产生文件，其几何尺寸、构造顺序也可能不满足要求。

为什么这个问题难/重要

CAD 任务要求 agent 在长时间内正确操作 FreeCAD 这类专业软件，既要理解二维草图约束，又要维护三维模型特征树与装配关系，最终输出必须通过可执行检查（几何属性、参数结构、制造状态等）。任何一个早期错误都可能污染后续设计历史，导致 artifact 整体失效。实验显示最强 agent 仅 17.5% 成功率，对比专家 87.0%，说明通用 GUI 能力远不足以支撑可靠工程执行。业界对 AI 辅助设计自动化有强烈需求，但当前 agent 在结构、几何与构建过程要求上的失败，直接限制了其在真实产品研发中的可用性。

行业类比

如同代码智能体在软件工程中必须通过单元测试与 CI 检查，CAD 智能体需要跑通 FreeCAD artifact 的几何与制造验证，才能从“能点击界面”进阶为“能交付可制造设计”。

核心洞察

• CADWorld 首次将计算机使用代理评估从“操作 UI 完成预设流程”扩展到“生成图形化 CAD 项目并满足可验证的几何、约束和制造状态”。与现有 GUI 基准(如 OSWorld、WindowsAgentArena)主要关注点击按钮、提交表单等瞬态任务不同，CADWorld 要求代理在长期交互中构建持久化 FreeCAD 文件，最终成功由任务专用可执行检查对保存文件中的参数结构、草图约束、FEM 结果等进行验证。这种工件可验证性评估迫使代理理解设计的参数化依赖与工程意图，而不仅仅是界面导航。这种差异将计算机使用能力与专业设计推理区分开来，为后续研究提供了更严苛但更有工程价值的测试场景。
• CADWorld 揭示了当前代理在长程结构化任务中的过程性失败模式：弱代理卡在“生成有效工件”之前，强代理则频繁在构造历史、几何约束等过程性要求上失分。实验显示最强代理仅 17.5% 成功率，而专家为 87.0%。进一步分析发现，出错分布随能力变化：较弱模型往往无法保存合法文件或任务未完成，能力较强的模型虽然能产出外观合理的模型，却因参数丢失、约束错误或构建顺序不当而失败。这说明现有视觉-语言-动作模型的短板不仅在于操作精度，更在于缺乏设计历史语义和过程正确性的意识。未来 agent 需要融入参数化建模的逻辑推理或利用 CAD 领域工具反馈，才能提升这类持久工程工作流的可靠性。

方法

基准构建流程

CADWorld 面向 长程计算机辅助设计 (CAD) 场景，以 FreeCAD 为宿主环境，构建了 200 个任务，覆盖 11 类机械 CAD 工作流（草图、零件建模、装配、CAM、FEM、测量、网格处理、技术绘图等）。

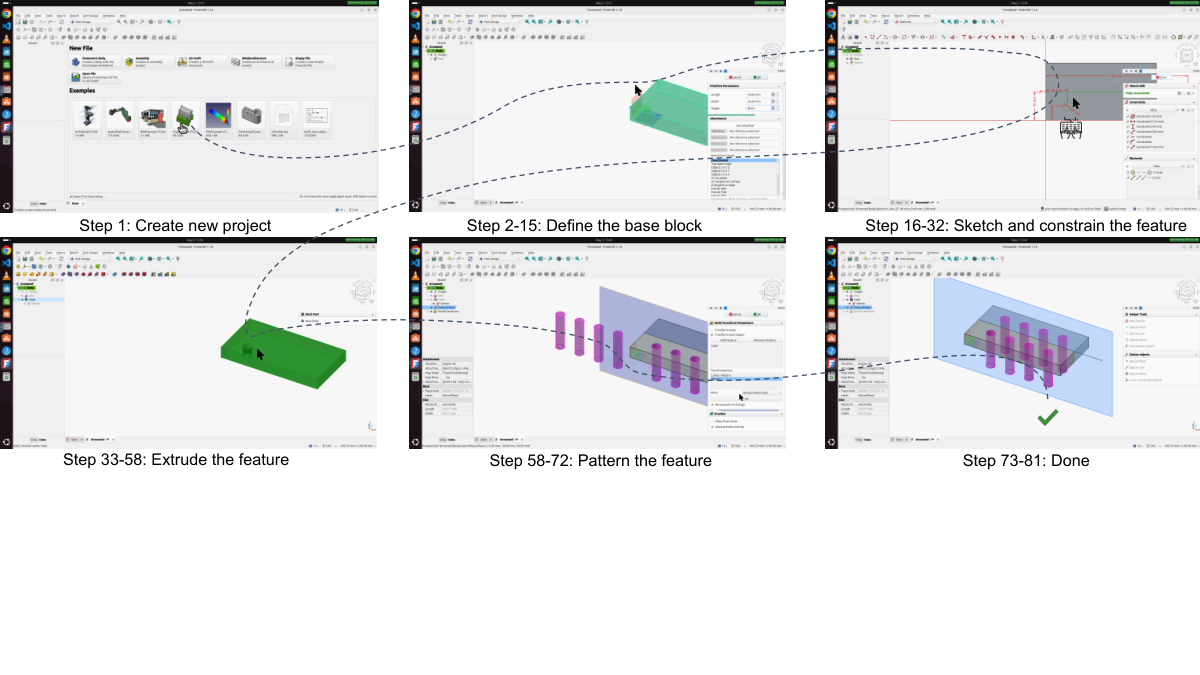

输入：每个任务包含自然语言指令、初始 FreeCAD 项目状态（可能为空或预置几何），以及可选的参考文件。智能体通过 截图观察 桌面 GUI，并输出 键鼠动作序列（点击、拖拽、键盘输入）操纵 FreeCAD。

关键模块：

1. 任务生成与分类：由 CAD 专家按真实工程流程设计，每个任务附带明确的 可执行检查器，而非仅靠文本匹配或截图对比。
2. 交互接口：采用 stateful 输入组合，支持长时程动作序列，模拟人类操作 CAD 软件的方式。
3. 工件级评估 (artifact-grounded evaluation)：任务结束后，系统自动运行针对保存的 FreeCAD 文件（.FCStd）及辅助输出（如 G-code、FEM 结果）的检查脚本，验证 几何属性、参数化结构、约束、制造状态、仿真结果 等维度。成功条件是所有检查通过。

输出：二元成功/失败，以及细粒度失败原因（例如“未生成有效工件”“几何尺寸错误”“约束丢失”）。基准同时报告 专家参考通过率 87.0%，确保任务可解性。

实验显示，最强的智能体仅达 17.5% 成功率，且失败模式随能力提升从“无法产出有效文件”转向“结构/几何/构建过程不达标”，说明评估必须深入 CAD 原生数据。

与同类差异：不同于现有 GUI benchmark 侧重网页或通用桌面操作，CADWorld 首次在 持久化、结构化工程工件 上执行可执行校验，直接度量 CAD 领域的长程建模可靠性。

实验

实验设计

CADWorld 基准包含 200 个任务，覆盖 11 类机械 CAD 工作流（草图、零件建模、装配、CAM、FEM、测量、网格处理、技术绘图）。代理通过截屏与 GUI 操作交互，成功判定基于对保存的 FreeCAD 工件 和辅助输出的可执行检查，涵盖几何属性、参数结构、约束、制造状态和仿真结果。在 7 个当前代理 上评估完整 benchmark，并设 专家参考通过率 作为上界。

关键发现

• 最强代理取得 17.5% 成功率，而专家参考通过率为 87.0%。
• 较弱代理通常在生成有效工件前就失败；较强代理的失败集中在结构、几何和构建过程要求上。
• 结果揭示通用 GUI 能力与可靠执行持久化、可验证工程工作流之间存在明显差距。

基线对比解读

与通用计算机使用基准相比，CADWorld 强调长期交互与可验证的工程产物。专家与最强代理之间 69.5 个百分点 的差距表明，当前的 GUI 代理虽能处理常见桌面操作，但缺乏 CAD 所需的 几何推理、参数化约束理解 和跨步骤状态维护能力。失败模式从“无法产出工件”迁移到“工件不符合规范”，指向后续应重点提升代理的结构化推理与领域知识嵌入。

行业影响

落地场景

CADWorld 直接服务于 机械 CAD 智能体 的研发与评估,可落地于以下场景:

• 设计自动化助手:在 FreeCAD 等参数化建模环境中部署 GUI 智能体,自动完成草图绘制、零件建模、装配约束、CAM 加工路径生成等工作流。
• 教育评测与培训:在线 CAD 教育平台可用该基准自动评估学生作品的结构与几何正确性,提供即时反馈。
• 制造仿真集成:将 FEM 分析、网格处理、技术图纸生成等步骤交给智能体,减少工程师重复操作。

商业价值

当前最强智能体仅 17.5% 成功率,而专家参考为 87.0%,差距意味着巨大的改进空间与商业机会:

• 降本:自动化长链路、重复性 CAD 操作,可显著降低人工设计工时,尤其是参数化变体设计与图纸生成。
• 增收:为 CAD 软件厂商提供 AI Copilot 增强订阅价值;为智能制造企业提供按次计费的自动化设计服务。
• 体验提升:智能体可实时校验约束与工程状态,减少设计错误造成的返工。

与现有产品/工作流的接口

CADWorld 基于 FreeCAD 的截图与 GUI 动作交互,天然适合与以下 stack 集成:

1. Agent 开发框架:将基准任务作为回归测试集,嵌入 LangGraph / AutoGen / CAMEL 等智能体流程中,持续评估 GUI 操作策略。
2. CI/CD 流水线:厂商可在每次模型或提示词更新后自动运行 CADWorld 子集,监控成功率、几何有效性等指标。
3. 商业 CAD 插件:通过 API 封装将评估逻辑迁移至 SolidWorks/Onshape 等工具,复用 artifact-grounded evaluation 的可执行检查。

具体 use case:某 跨境电商平台 的定制化机械零件设计,用户上传草图后,智能体自动完成参数化建模并输出可制造文件;某 工业 SaaS 公司将 CADWorld 用作模型选型基准,筛选出擅长长程结构约束的视觉-语言模型。

CADWorld 通过将评估从“界面操作正确性”提升到“工程产物有效性”,为工业级 computer-use 智能体提供了可落地的质量门禁。

局限

• **范围与生态绑定**：CADWorld 仅基于 FreeCAD 构建，任务总数为 200，虽然覆盖 11 个类别，但每类样本量有限，且 FreeCAD 与商业 CAD 软件（如 SolidWorks、NX）在交互逻辑、默认参数和 API 上存在明显差异，代理在 FreeCAD 上的表现未必能迁移到实际工业环境。此外，评估依赖保存的 FreeCAD 项目文件和辅助输出，但真实工程中大量中间决策和临时草图不会被持久化，因此基准可能无法完全反映代理对真实长时程工作流的适应能力。
• **评估深度与主观性缺失**：当前 artifact-grounded 检查聚焦于几何尺寸、约束、参数化结构和仿真结果等可量化属性，忽略了设计意图、可制造性美学、操作效率等软性指标。专家参考通过率仅为 87.0%，表明部分任务的验收标准可能存在定义歧义或过严，影响基准的稳定性。同时，检查器只验证最终状态，不评估代理的操作序列是否合理、是否遵循最佳工程实践、以及错误恢复能力，可能高估了仅靠暴力尝试完成任务但过程混乱的代理。
• **交互模式单一与区分度问题**：基准仅提供 GUI 截图与鼠标键盘操作，没有开放 FreeCAD 的 Python 脚本接口或结构化 API 输入，无法测试代理利用程序化交互的能力，而实际工程师常混合使用 GUI 与脚本。另外，七个代理中除最强者外成功率普遍偏低，弱代理接近 0，导致基准对中等水平模型缺乏细粒度区分，不利于后续迭代。相对于 OSWorld 等通用桌面基准，CADWorld 更专业但场景更窄，代理在通用任务上已具备的视觉理解和 GUI 操控能力可能无法直接迁移，限制了基准对通用计算机使用能力的完整评估。
