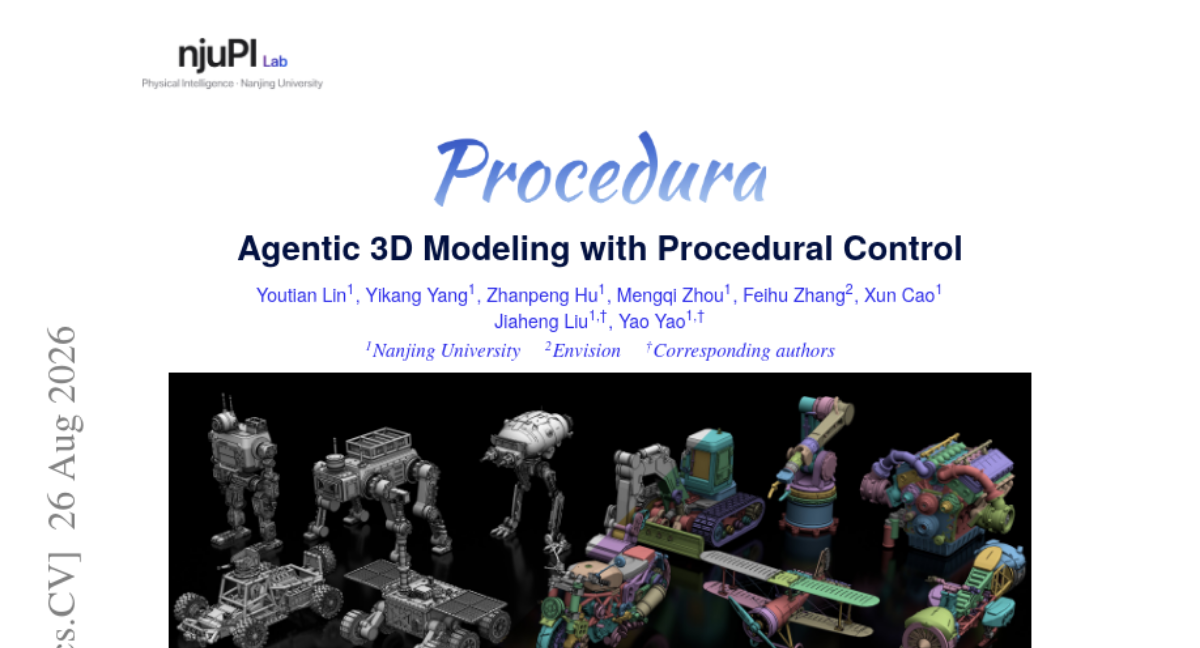

Procedura: 基于程序化控制的智能体 3D 建模

TL;DR Procedura 将 3D 建模转化为编写参数化装配代码，由 LLM 规划装配图并逐件构建，通过类型化配合与视觉 critic 保证几何尖锐、可编辑且有部件结构，在两项基准上超越现有生成器。

问题

问题背景

生成式 3D 建模当前聚焦于从文本或图像直接恢复硬表面物体的网格几何，如机械零件、家具、工具等，这些对象要求锐利边缘、精确尺寸和可编辑的部件结构。

现有方法局限

原生 3D 生成器（native 3D generators）虽然能生成视觉逼真的网格，但输出是单一密集网格，存在三个关键缺陷：

• 几何边缘被平滑化，无法体现机械加工的锐利特征；
• 缺乏部件分解，无法区分或选择独立零件；
• 没有参数化表示，用户无法调整尺寸、位置或替换部件。

先前的 3D-code 代理 尝试用 LLM 生成代码构建形状，但普遍缺少类型化配合（typed mates）与编译/连接性检查，导致程序不稳定，经常出现穿插、错位或非流形几何。

为什么这个问题难且重要

将 3D 形状表示为程序需要同时解决三个技术挑战：

1. 部件分解——自动识别形状由哪些独立零件组成；
2. 装配约束——定义零件之间的精确相对位姿，而非猜测坐标；
3. 几何验证——确保程序编译后生成合法、可制造的实体。

LLM 的代码生成能力为突破这些挑战提供了基础，但必须配合可执行的检查循环才能避免幻觉几何。业界对可编辑、参数化 CAD 模型的需求持续增长，因为下游仿真、制造和协作设计都要求形状具有结构化的部件信息。

行业类比

这与 AI 代码生成 从“生成单文件代码”到“生成包含模块化、类型检查、单元测试的工程化项目”的演进类似：3D 建模正在从“生成网格”走向“生成可维护的程序化装配”。

核心洞察

• Procedura 将 3D 建模定义为生成 procedural assembly 的程序合成任务：用 LLM 编写带命名零件和类型化 mates 的参数化程序，而非直接预测稠密网格。这从根本上解决了 native 3D 生成器输出软边缘、无部件分解、无参数可调的问题——程序化表示天然携带锐利几何和可编辑参数，并通过编译、配合、连通性检查保证结构正确。工程启示是：把领域知识编码为可执行的中间表示，能让通用 LLM 的代码能力迁移到高精度 3D 建模，避免端到端回归的模糊性。
• Mate-driven 构建与解耦视觉 critic 构成可验证的 agent 闭环：零件位姿从 mated frames 解析而非猜测，仅当编译、配合、连通性检查全部通过才纳入；随后视觉 critic 针对渲染结果给出诊断并单步修复。相比 prior 3D-code agent 仅生成代码而缺乏可执行验证，Procedura 的每个中间步骤都可被机器检查，空间推理错误可被定位和纠正。这展示了复杂生成任务中生成器与验证器解耦的重要性——用确定性约束保证可行性，用视觉反馈逐步逼近目标，而非依赖单一模型一次成功。
• Procedura 的统一 assembly graph 同时承载几何、per-part materials 与 simulator-validated articulation，使输出不仅是可渲染的网格，更是可仿真、可交互的部件结构。这与只输出 mesh 或点云的原生生成器形成本质差异，也优于仅生成代码但缺少物理语义的 3D-code agent。该设计让下游任务（如装配动画、物理模拟、用户编辑）直接消费第一部分分解和关节参数，无需后处理。工程启示：3D 生成应面向真实使用场景设计表示，将语义结构内建于数据格式，而不是事后从几何中推理。

方法

方法概述

Procedura 将 3D 建模视为编写程序：输入自然语言提示，通过冻结的 LLM 生成一个 程序化装配，即由命名部件通过类型化、机器可检验的配合（mates）连接而成的参数化程序。

关键模块

1. 装配图规划 (Assembly-Graph Planning)：LLM 首先将对象规划为装配图，定义部件节点和连接关系，替代端到端生成。
2. 配合驱动构建 (Mate-Driven Building)：逐个部件编写代码，从配合坐标系求解位姿而非随机猜测，保证刚体约束成立；每个部件经过编译、配合与连通性检查后才会被接受。
3. 解耦视觉批评精炼 (Decoupled-Critic Refinement)：独立的视觉 critic 根据渲染/几何诊断问题，逐步修复装配，避免联合优化中的模式崩溃。
4. 材质与关节 (Materials & Articulation)：同一装配图携带每部件材质；关节通过仿真验证，支持运动结构。

输出与差异

输出是可直接编辑、可参数修改的程序，自带部件分解。与先前 3D 代码代理或 Native 3D 生成器相比，Procedura 将编程能力与几何验证结合，生成硬表面模型有最锐利边缘，且是唯一输出可编辑、部件结构程序的方法。

实验

实验设计

Procedura 在 P3D-Bench 和自建 MechBench-36 上评估，统一使用 assembly judge 量化装配质量。对比对象包括 state-of-the-art native 3D generators 与先前的 3D-code agents。评估重点为 judged quality、边缘锐度、以及输出可编辑性。

关键发现

Procedura 在 judged quality 上超越所有基线，生成最锐利的边缘，并且是唯一输出可编辑、带部件结构的程序的方法。此外，装配图同时携带逐部件材质与经仿真验证的 articulation（关节运动）。

与基线对比解读

• Native 3D generators 恢复密集网格虽几何逼真，但缺乏锐利边缘、部件分解与可调参数。
• 先前 3D-code agents 未能同时满足 mate 约束、视觉反馈修正与连接检查。
• Procedura 通过 typed mates、compile/mate/connectivity 三重校验，以及解耦的 vision critic 逐步修正，避免了位置猜测，保证每个部件放置有据可依。

工程启示：将 3D 建模视为程序合成，由 LLM 规划装配图并逐部件编写，以约束求解替代端到端回归，在可编辑性、精度与可解释性之间取得平衡。该方法无需 3D 训练数据，仅依赖冻结 LLM，降低了数据与算力门槛。

行业影响

落地场景

• 机械/硬表面 CAD：Procedura 可直接生成参数化装配程序，适用于工业零件、机器人结构、消费电子产品外壳等需要精确配合与可编辑性的场景。
• 电商 3D 商品展示：例如家具或电子设备的可配置模型，用户可切换部件、颜色或尺寸，实时预览装配效果，提升线上购物体验。
• 游戏/影视资产：快速生成带部件分解的硬表面道具，减少手动建模与拓扑修复时间，便于后续动画绑定。

商业价值

• 降本：相比传统人工建模或 3D 扫描后修复，Procedura 将文本提示直接转化为可编译、可编辑的程序，大幅缩短从概念到可用资产的周期。
• 增收：程序化资产支持参数化变体生成，一套代码可派生多款产品，提高资产复用率；在电商定制场景中，实时交互式配置可提升转化率与客单价。
• 体验提升：输出自带部件命名、配合关系与材料信息，工程师可直接修改参数迭代设计，避免黑盒网格编辑的繁琐。

与现有工作流接口

• 格式对接：生成的程序可解析为 STEP/IGES 等 CAD 格式或通用网格，与 Blender、Fusion 360、Unreal Engine、Unity 等主流工具集成。
• 服务形态：可作为云端 API 嵌入设计工具或内容平台，接受文本或图像输入，返回结构化装配程序；也可通过插件形式在本地运行，利用 LLM 推理能力离线生成。

具体落地 use case：电商平台 的 3D 家具定制页面，用户输入“带抽屉的简约书桌，橡木材质”，Procedura 生成可拖拽调节尺寸、更换把手的装配模型，后端仅保存参数而非网格，极大降低存储与传输成本；自动驾驶仿真 中快速生成带可动关节的传感器支架或路侧设备，用于场景库扩充与传感器布局验证。

局限

• **适用域偏窄**：论文方法主要针对机械硬表面对象（MechBench-36 与 P3D-Bench 均以工业零件、机械装配为主），依赖 `typed mates` 的装配关系与平面/圆柱面等规则几何特征。对于有机形状或自由曲面，mate 定义和求解可能失效，程序生成的成功率会明显下降。论文未展示在生物体、服装等软表面类别上的结果，跨域泛化能力存疑。
• **依赖 LLM 代码生成稳定性**：Procedura 用冻结 LLM 逐部分编写装配程序，但 LLM 对 3D 几何推理仍不稳定，可能产生语法错误或不合逻辑的 mate 组合。虽然加入了编译、mate、连通性检查，但失败重试和 vision critic 修正会显著增加推理耗时与 token 消耗。对于复杂装配体，单次生成可能需要多轮诊断与修复，工程落地时需权衡延迟与质量。
• **评估指标单一**：论文以“judged quality”为核心评价，但未明确给出该指标的具体定义与人类评判协议，可能掩盖几何精度、语义合理性等细节。另外，与 native 3D generators 的对比未提及生成时间、资源占用等工程指标；articulation 的仿真验证也仅在有限类别上演示，实际可动性可能受网格质量、碰撞处理影响。
