Consistency-Driven Co-Evolution for Self-Supervised Cross-Representation Learning

TL;DR CoCoEvolve 通过一致性驱动的协同进化，以自监督方式将图表、表格、代码的一对多跨表示映射统一为一对一对应，无需额外标注，在所有交叉任务上均取得提升。

问题

问题背景

跨表征理解（Cross-Representation Understanding）正成为多模态 AI 的关键议题：图表图像、表格数据、可视化代码三种形态在实际业务中高频共存，但模型常常无法建立它们之间的语义映射。

现有方法的局限

• 监督信号模糊：标注跨表征对应关系时，同一表格可渲染为多种图表，同一图表也可由不同代码实现，真实映射是 一对多 的，传统 one-to-one 标注成本高且极易引入歧义。
• 优化目标偏向性：现有方案多依赖特定下游任务（如 ChartQA、Table-to-Code）的监督信号，缺乏 统一且可传递的一致性目标。模型即便在某个方向上学到正确映射，也难以反向或交叉复用，导致泛化能力弱。
• 推理阶段无法自纠正：绝大多数模型仅在训练时优化，测试时面对未见过的表征组合不会进行二次校准，跨模态管道中的误差会级联放大。

为什么这个问题难且重要

• 语义等价但表面异构：图表、表格、代码在数据粒度、视觉布局、语法树等层面完全不同，但传达同一信息，模型必须学习 模态无关的语义不变性。
• 无标注数据蕴藏丰富信号：大量网络、企业内部存在图表-表格-代码的自然共现，但缺少显式对齐标签；如何从这种弱结构化共生中提取约束，是降低落地成本的关键。
• 业界强需求：从自动数据分析报告、BI 工具到智能文档理解，跨表征能力直接影响 AI 助手的可靠性与可解释性，已成为大模型评测中的核心维度之一。

行业类比

这就像让一个 AI 数据分析师同时看懂 Excel、Python 绘图脚本和最终信息图，并能交叉校验——三者的转换必须 自洽，才能输出可被信任的结论。

核心洞察

• CoCoEvolve 将跨表示学习从模糊的一对多映射重新定义为显式的一对一对应，并利用表示间的一致性作为自监督信号。这种设计使模型优化摆脱了对昂贵标注与固定监督方向的依赖，训练时通过 chart-table-code 循环共进化，测试时还能以同一目标进行在线协同优化 (CoCoEvolve@Test)，在架构层面统一了训练与推理，为跨模态对齐提供了一种更原则化、方向自适应且可跨任务泛化的新范式。
• CoCoEvolve@Eval 评估套件以规则、LLM 和多模态 LLM 作为复合评判器，系统覆盖全部 6 种跨表示转换任务，从结构、语义、感知、可执行性等多维度量化对齐质量。这改变了以往基准仅依赖单一匹配指标或人评的局限，为自监督跨模态对齐研究提供了可复现、细粒度的性能剖析工具，有助于揭示模型在不同表征对齐维度上的具体失败模式。

方法

输入与表示

CoCoEvolve 接受三种模态的实例：图表图像 (Chart)、表格数据 (Table) 和 可视化代码 (Code)。每个模态通过各自的编码器（如视觉 Transformer 用于图表、结构化编码器用于表格、代码 LLM 用于代码）投影到共享的表示空间。核心假设是每个实例存在一个唯一的“语义等价体”，即一个图表对应一张特定的表格和一段特定的代码，从而将天然的一对多映射约束为一对一，为自监督对齐提供可优化的明确目标。

训练时一致性驱动共进化 (CoCoEvolve@Train)

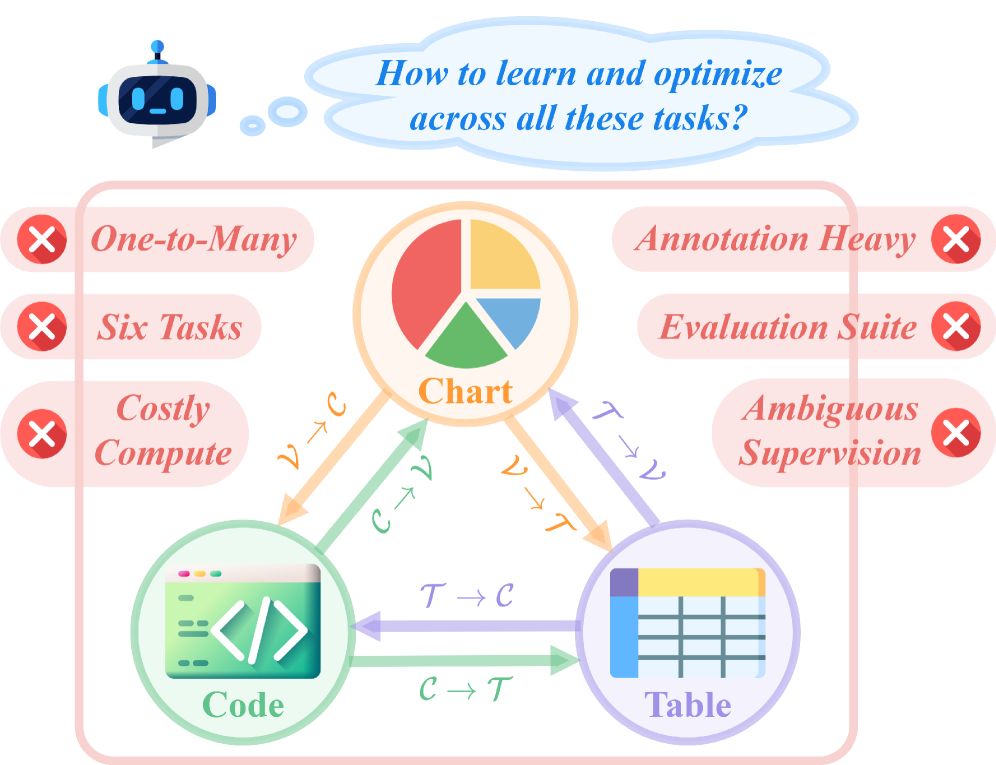

训练阶段的核心是一个闭环的 Chart-Table-Code 循环。模型从任一模态出发，生成另一种表示（例如图表→表格），再基于生成结果重构第三种表示或转回原始模态，形成一个完整的转换环。优化目标不是传统的重建损失，而是跨表示一致性：要求由图表生成的表格在特征空间上与真实表格（来自一对一映射）高度一致，同理约束表格生成代码、代码生成图表等 6 个方向（三个模态的两两双向）。这种一致性通过精心设计的奖励权重和对比学习目标实现，模型在迭代中不断缩小不同表示间的语义差距。整个训练无需人工标注，仅依赖于从沙盒环境中自动生成并过滤的高质量一对一三元组。

测试时一致性驱动共优化 (CoCoEvolve@Test)

在推理阶段，CoCoEvolve 不冻结模型，而是对每个测试样本在线执行与训练相同的一致性约束。给定一个测试输入（如一张新图表），模型生成候选表格和代码，然后通过最大化三者之间的一致性得分进行微调（测试时优化，TTO），从而在目标分布上自适应，缓解训练-测试分布偏移。此过程无需标签，仅依靠内部表示的一致性信号。

评估与差异

配套的 CoCoEvolve@Eval 评估套件覆盖全部六个跨表示任务，采用规则评判、LLM 评判和 MLLM 评判等多维度自动度量。与多模态对比学习（如 CLIP）仅做弱对齐不同，CoCoEvolve 的独特之处在于：将跨表示映射定义为一对一的显式对应，并通过循环一致性实现三方紧致对齐，同时支持测试时的快速自适应，这在图表-表格-代码这类结构性强的多模态场景下提供了更强的约束和泛化能力。

实验

实验设计

CoCoEvolve 在六个跨表示任务（图表 ↔ 表格 ↔ 代码）上评估，覆盖四个基准数据集（自建多模态对齐集合，包含图表、表格与代码三元组）。训练阶段采用 CoCoEvolve@Train：通过循环的一致性协同进化，使模型无需额外标注即可在单向映射中优化双向对齐；测试阶段引入 CoCoEvolve@Test，利用相同一致性目标进行推理时协同优化。评估套件 CoCoEvolve@Eval 结合规则判定、LLM 和 MLLM 作为评判，从结构、语义、可执行性等多维度打分。对比基线包括仅监督单向任务的传统模型和单模态预训练编码器。

关键发现

CoCoEvolve 在所有六个方向上均实现性能提升，验证了自监督一致性信号可有效替代昂贵的一对多标注。测试时优化带来额外增益，且优化步数可动态调节，模型在面对分布外数据时鲁棒性更强。一致性驱动机制不仅稳定训练，还促使模型学习到可跨方向泛化的表示，避免了传统监督中目标固化的局限。

基线对比解读

现有方法多将跨表示映射建模为多个独立的一对一监督任务，CoCoEvolve 则将其重构为完整的转换循环，通过闭环一致性约束隐式建立多模态对齐。相比固定目标监督，该方法在数据稀缺且标注歧义性大的场景下优势明显。测试时协同优化进一步区别于静态推理模式，赋予模型在线适应新分布的能力，这对实际部署中数据流不断变化的情形具有重要参考价值。然而，该方法仍依赖成对存在的训练数据，在完全无配对样例的泛化方面有待探索。

行业影响

落地场景

CoCoEvolve 方法专注于图表 (chart)、表格 (table) 与可视化代码 (code) 三种表征间的一致性学习，可直接服务于需要跨模态理解的多个业务场景：

• 自动化报告生成：从数据表格生成可视化图表与解释性代码，或从图表逆向提取表格数据。
• 多模态搜索引擎：用户上传图表截图，系统检索语义匹配的数据集或可视化代码片段。
• 智能数据分析助手：在 BI 工具中，自动执行表格→图表、图表→代码等转换，提升分析效率。
• 内容审核与脱敏：验证图表与底层数据的一致性，防止可视化造假。

商业价值

• 降低标注成本：利用自监督一致性信号替代人工标注，无需为每对跨表征关系提供 expensive 监督，适合大规模工业化部署。
• 提升模型泛化性：训练时协同进化 (CoCoEvolve@Train) + 测试时协同优化 (CoCoEvolve@Test) 双重机制让模型在未见过的新数据上表现更稳健，减少产品迭代中的模型退化风险。
• 体验升级：在数据分析产品中，用户上传一张图表即可获得高质量的可编辑代码和结构化表格，降低使用门槛，增强用户黏性。
• 增收路径：SaaS 平台可将该能力作为高级特性打包订阅，或嵌入现有商业智能工具链，提升产品竞争力。

与现有工作流的接口

CoCoEvolve 可无缝集成进主流 AI stack：

1. 数据管线：作为 ETL (Extract-Transform-Load) 的后处理步骤，自动验证输出图表与原始数据的一致性。
2. 模型服务：封装为微服务，接收任意表征（图/表/代码）并输出其他表征，通过 REST API 或 gRPC 接入前端应用。
3. 预训练-微调范式：在已有视觉语言模型（如 PaliGemma、ChartQA 基础模型）上，用 CoCoEvolve 一致性目标进行持续微调，无需改变原有训练流程。
4. 评估体系：CoCoEvolve@Eval 提供的多维评估套件可直接作为 CI/CD 中的自动化测试基准，监控模型迭代质量。

具体落地方案

场景一：电商运营报表自动化 某电商平台每天生成数千张销售图表。用 CoCoEvolve 构建一个 图表↔表格↔代码 的闭环：运营上传一张月度销售柱状图，模型自动生成对应的结构化 CSV 表格和 Matplotlib/Plotly 代码，并确保三者数据一致性。若生成的代码渲染结果与原始图表存在偏差，测试时协同优化会进一步调整代码直至达成一致，最终交付可直接嵌入报告的可信输出。

场景二：金融研报图表核查 投行研究部门发布研报前，需确保文中图表与公开财报数据一致。集成 CoCoEvolve 的自动化流水线将研报中的图表截图转换为表格数据，与财报原始表格比对，若有差异则高亮标记。这既降低了人工核对成本，也防范了数据表述错误带来的合规风险。

局限

• **一对一对齐假设的局限性**: 方法依赖显式定义图表、表格、代码之间的一对一对应,但实际跨表示关系本质上一对多(同一数据可生成多种可视化或表格结构)。训练时强制一对一可能忽略表示多样性,导致模型在面对未见过的一对多映射时泛化能力不足,且构建严格对齐的数据集本身成本较高,限制了方法的可扩展性。
• **自监督一致性信号的边界**: 仅靠表示间一致性作为优化目标,在无需额外标注方面是优势,但也可能因缺乏强语义监督而难以捕捉深层差异(例如图表中视觉元素的细微风格变化)。当转换涉及创造性或主观判断时(如代码生成图表的美学设计),纯一致性目标可能提供不了足够强的学习信号,最终效果可能不及在少量有监督数据上微调。
• **评估的覆盖面和基线比较**: CoCoEvolve@Eval 虽涵盖六个跨表示任务,但仅在四个基准上验证,可能不足以反映真实世界分布的多样性。此外,论文未与当前强大的通用多模态基础模型(如 GPT-4V、Gemini 等)进行系统对比,难以判断一致性驱动协同进化相对这些模型在零样本或少样本场景下的增量价值,可能削弱对其实际效用的信心。
