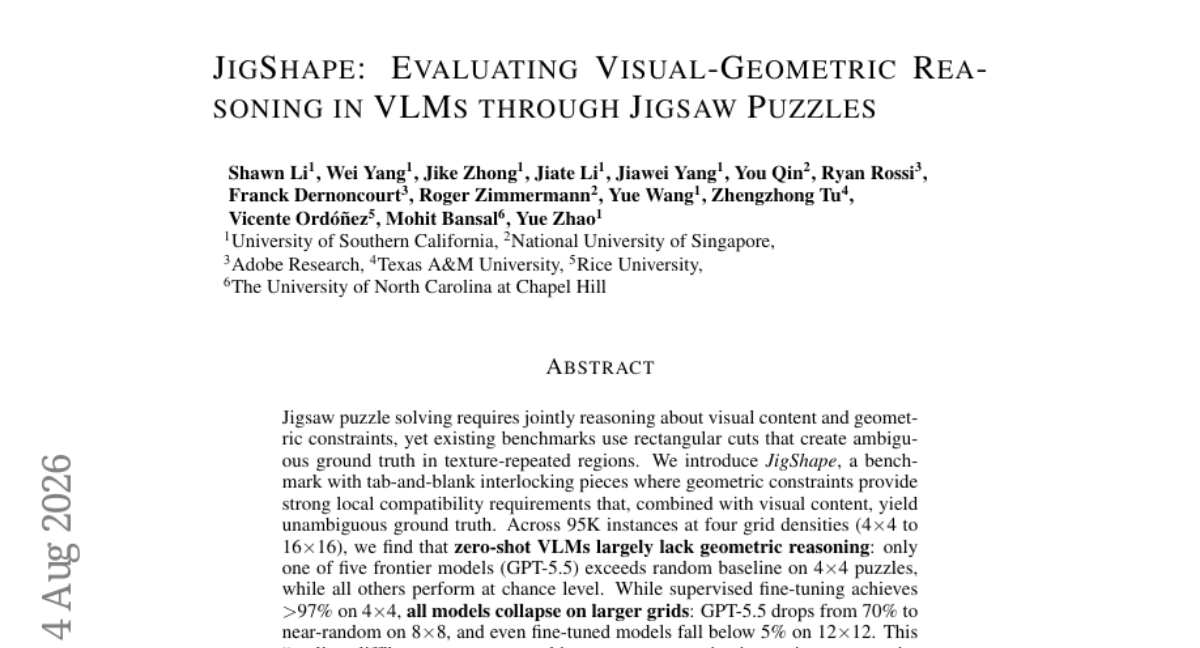

JigShape: 通过拼图评估VLMs的视觉-几何推理

TL;DR JigShape 通过互锁拼图基准揭示 VLMs 的视觉几何推理短板：零样本仅 GPT-5.5 超随机，微调模型随拼图增大性能急剧下降，暴露 scaling cliff。

问题

问题背景

视觉语言模型（VLMs）在图像理解、视觉问答等任务上表现显著提升，但空间几何推理 能力仍未被充分评估。当前研究关注模型能否联合处理视觉内容与几何约束，而拼图任务正是这一能力的典型测试场景。

现有方法局限

早期拼图基准（如矩形切割拼图）采用统一矩形拼块，导致在纹理重复区域出现歧义解：多组排列在视觉上均可能成立，无法有效区分模型是真正理解了图像内容还是仅依赖表面纹理匹配。此外，这些基准的网格规模有限，未对模型的全局约束满足 能力施加足够压力。因此，现有基准既缺乏几何特征的判别性，也未能揭示模型在约束数量增长时的性能衰减规律。

为什么这个问题难/重要

拼图求解要求模型同时满足两个层级的约束：局部形状兼容性（tab-and-blank 凸凹匹配）与全局内容一致性（图像语义）、空间排列。随着网格从 4×4 增至 16×16，约束数量呈二次方增长，模型必须维持所有局部决策的全局可行性。实验表明，即使经过监督微调（SFT）的模型在 4×4 上准确率超过 97%，在 12×12 上也骤降至 5% 以下，出现“scaling cliff”。这暴露了当前 VLM 架构在组合优化与长程一致性维护 上的根本缺陷，对需要精确几何推理的下游应用（如机器人操作、CAD 解析）构成直接障碍。

行业类比

这一挑战类似于自动驾驶中的多目标轨迹预测：模型必须同时满足车辆动力学约束、道路几何与交通语义，任何局部冲突都会导致全局失败，而当前端到端模型同样面临组合爆炸下的性能悬崖。

核心洞察

• 无歧义 ground truth 是评估视觉-几何推理的前提。现有矩形切割基准在纹理重复区域会产生多个合法解，导致模型可能仅靠视觉特征匹配就蒙对位置，评估信号被严重污染。**JigShape** 的 tab-and-blank 互锁形状引入强几何约束，使每个拼图块的位置唯一确定，从而强制模型必须同时理解形状兼容性与视觉内容。这一设计将评估重心从视觉匹配转向联合推理，更真实地暴露 VLMs 在几何约束处理上的能力缺口。
• **Scaling cliff** 现象揭示 VLMs 缺乏可扩展的约束满足能力。零样本 GPT-5.5 在 4×4 拼图上达到 70% 准确率，但 8×8 骤降至随机水平；SFT 模型在 4×4 超过 97%，但 12×12 低于 5%。这种断崖式下降不是性能渐近衰减，而是模型没有学到可泛化的全局求解策略（如回溯搜索或约束传播），仅依赖局部模式匹配。当拼图块数增加，局部冲突无法全局协调，导致整体失效。这提示工程实践需要为 VLM 引入外部搜索或结构化推理模块，而非仅靠扩大模型规模。

方法

任务与输入

JigShape 将拼图求解形式化为给定一组打乱顺序的拼图块（每块包含视觉内容和独特的 tab/blank 边缘形状），模型需预测完整布局。输入为源图像裁剪后的拼图块序列，输出为每块在网格中的位置坐标或排列顺序。

关键模块：形状约束机制

核心创新是采用 tab-and-blank interlocking pieces（凸耳与凹槽互锁结构）。与矩形切割不同，每个拼图块边缘具有非规则几何形状，只有形状匹配的块才能在物理上拼合。这提供了强局部兼容性约束：几何形状本身即可排除大量错误配对，结合视觉内容使 ground truth 无歧义。生成流程分为四步：

1. 图像预处理：源图像标准化并分割为网格单元。
2. 边缘分配：为每对相邻边随机生成互补的 tab/blank 形状，确保唯一匹配。
3. 形状掩码与内容提取：根据边缘形状生成每块的二值掩码，并从源图像提取对应视觉内容。
4. 布局组合：打乱块顺序并记录正确位置，生成实例。

网格密度设置 4×4、8×8、12×12、16×16 四档，共 95K 实例，覆盖从简单到极难的难度范围。

输出与评估

模型输出为每块的预测坐标或排列。评估指标包括 Piece Accuracy (PA)、Exact Match (EM)、Adjacency Accuracy (AA) 和 Shape Compatibility (SC)，分别衡量单块定位准确率、整体布局完全正确率、相邻关系正确率以及形状兼容性。

原作者论断：几何约束与视觉内容联合才能产生无歧义 ground truth，现有矩形切割在纹理重复区域存在歧义。

与同类方法差异

相比已有矩形切割拼图基准，JigShape 通过 tab-and-blank 互锁结构显式引入可验证的几何推理维度，使评估从纯视觉匹配转向视觉-几何联合推理。

实验

实验设计

JigShape 采用 tab-and-blank 互锁拼图块，构建 4×4 至 16×16 四种网格密度，共 95K 实例。评估指标包括 Piece Accuracy (PA)、Exact Match (EM)、Adjacency Accuracy (AA) 和 Shape Compatibility (SC)。模型分为两组：五个前沿 VLM 进行 zero-shot 推理，以及基于特定 VLM 的监督微调（SFT）模型。输入包含拼图块图像与目标网格布局提示。

关键发现

Zero-shot 仅 GPT-5.5 在 4×4 上超出随机基线，达到 70%，其余模型处于 chance level。SFT 模型在 4×4 上准确率超过 97%，表现出对任务的拟合；但所有模型在更大网格上出现 scaling cliff：GPT-5.5 在 8×8 从 70% 掉至 near-random，12×12 上 fine-tuned 模型低于 5%。这表明当前 VLM 架构难以随着拼图块数增加维持一致的几何与视觉约束满足。

基线对比解读

与使用矩形切割的旧基准相比，JigShape 通过互锁形状提供强局部兼容性约束，消除了纹理重复区域的 ground truth 歧义。零样本模型普遍缺乏几何推理，说明视觉-语言模型对空间关系的建模仍弱；SFT 虽在小网格上快速习得任务，但泛化到更大网格时崩溃，暴露了模型在组合性几何推理上的根本缺陷。该基准将可扩展几何推理确立为 VLM 的开放挑战。

行业影响

落地场景

JigShape 评估的 几何推理 直接关乎三类产品：电商商品图合成与自动排版（将多张细节图拼成统一规格，需保证边缘与形状正确对齐）、AR/VR 装配指导与机器人抓取（识别 tab-and-blank 装配件相对位姿）、文档/海报版面重建（从碎片图像恢复原布局）。例如，电商平台自动生成 360° 商品拼接图时，现有 VLM 常因纹理重复区域误对齐；引入 JigShape 式带形状约束的采样 可生成对抗性高风险样本，在上线前筛出几何推理薄弱模型。

商业价值

该基准直接面向 可靠性提升与人工审核降本。视觉内容生成/编辑工具中，几何错位的返工率是隐性成本；若模型在 JigShape 4×4 即掉到随机水平，说明其无法稳定理解空间约束。企业可将 JigShape 分数作为 模型选型与准入门槛，避免为“看起来会看图”的多模态大模型付出过高推理成本。同时，SFT 数据合成管道能产出大规模几何-视觉联合监督样本，减少人工标注。

现有工作流接口

JigShape 可无缝接入 多模态模型 CI 评估链：用其 95K 实例作为回归测试，配合 piece accuracy / adjacency accuracy 指标监测模型版本更新。在 SFT 阶段，把 JigShape 训练集混入通用视觉指令数据，提升模型局部约束遵循能力；在 RAG/工具调用场景，可将拼图求解封装为几何验证工具，检查生成图像的布局一致性。项目数据已在 Hugging Face 开放，支持直接挂载到现有 dataloader。

局限

• **合成数据与真实场景差距**：JigShape 的拼图块由程序化生成，源图像来自公开数据集并进行切割与形状嵌入，缺少真实世界中拼图可能存在的**遮挡、光照变化、旋转、磨损**等自然扰动。虽然 tab-and-blank 几何约束解决了纹理重复区域的歧义，但合成渲染的块间颜色连续性与真实拼图块（如印刷偏移、材质反光）仍有差距，模型在合成 benchmark 上的表现可能高估或低估实际拼图求解能力。
• **评估模型覆盖有限**：零样本实验仅纳入五个前沿 VLM（GPT-5.5 等），且未系统测试开源模型、多模态 LLM 的不同尺寸版本或专门的视觉推理架构。此外，SFT 实验的基座模型与训练细节（如微调数据量、超参搜索）未完全展开，无法判断缩放悬崖是否在不同参数规模或训练策略下依然存在，这限制了结论的普适性。
• **任务形式单一，未涵盖更一般的几何推理**：JigShape 严格限定为网格排列、无旋转、固定边长的 tab-and-blank 拼图，缺少对部分遮挡、非规则网格、自由旋转块或更高阶空间关系（如三维装配）的评估。几何推理能力可能以多种形式体现，当前 benchmark 仅度量了其中一种狭窄设定，对未来研究的指引可能偏向于特定归纳偏置，而非通用视觉几何推理。
