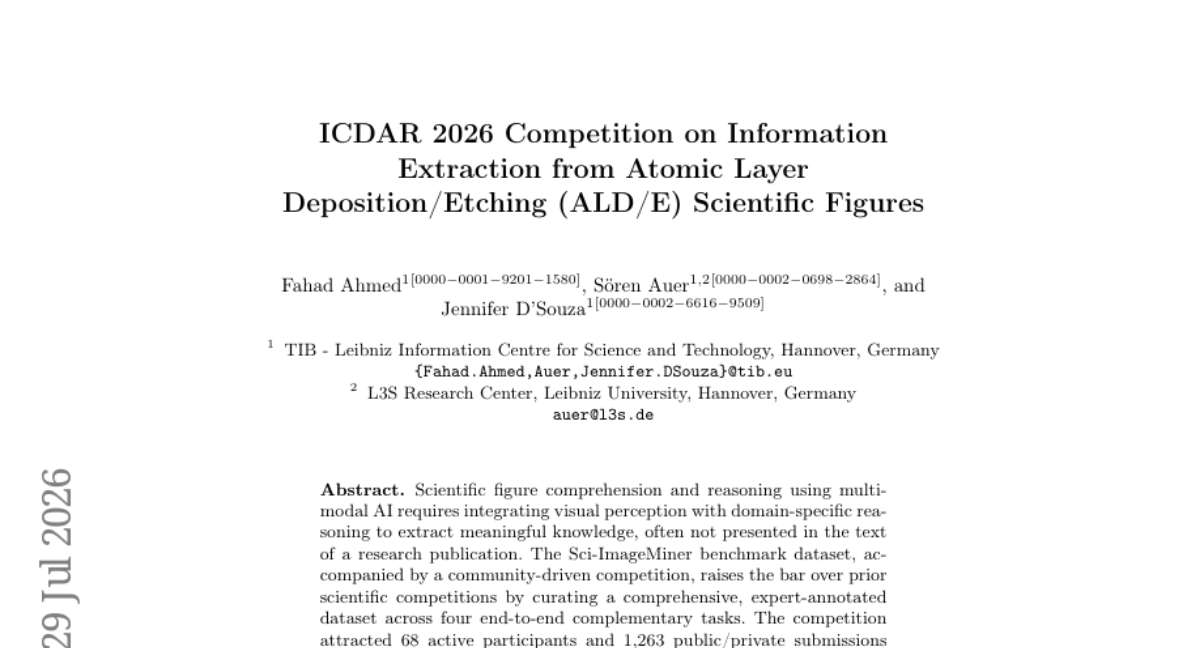

ICDAR 2026 原子层沉积/刻蚀(ALD/E)科学图表信息提取竞赛

TL;DR Sci-ImageMiner 基准及 ICDAR 竞赛通过分类/提取/摘要/VQA 四任务详尽评估多模态 AI 对 ALD/E 科学图表的理解能力，揭示了模型在精细数据提取与领域推理上的明显短板，为领域感知的多模态研究确立了严格平台。

问题

问题背景

科学文献中的图表(如工艺参数曲线、材料表征数据)包含大量未以文本形式呈现的关键知识。当前多模态 AI 正致力于从这类图表中自动抽取结构化信息,以实现文献知识的大规模利用。

现有方法的局限

主流多模态大模型(如 GPT-4V、Gemini Pro)在科学图表分类和摘要生成任务上表现尚可,但在细粒度数据抽取(如从曲线图中读取具体数值)和领域相关视觉问答上暴露出明显短板。原因在于:

• 数值感知精度不足: 图表中的曲线、标记点、坐标轴刻度需要精确的视觉定位与量化,但现有模型容易产生幻觉式输出,缺乏可靠的数值回归能力。
• 领域推理缺位: ALD/E 图表涉及材料沉积速率、刻蚀选择比等专业概念,模型若无领域知识注入,无法正确理解图表中的趋势意义与工艺含义。
• 训练数据偏差: 通用多模态数据以自然场景为主,缺少高密度、专家标注的科学图表数据,导致模型对结构化图形(如对数坐标、复合图层)泛化能力差。

为什么这个问题难且重要

• 技术挑战: 图表信息抽取需要将低级视觉特征(线段、文本)与高级语义(实验条件、结论)对齐,属于跨模态细粒度对齐难题。同时,不同期刊、不同研究组的图表风格差异巨大,要求模型具备强鲁棒性。
• 业界关注度: 材料、半导体、能源等领域每年产出数十万论文,其中海量图表数据若能自动化提取,将极大加速新材料研发与工艺优化。据调研,仅 ALD/E 领域就有超过 20 万张已发表图表待挖掘。

行业类比

这类似于财务报告自动化解析中,从复杂表格与非标准图表里精准提取营收、成本等数值。任何领域的重度文档智能应用,一旦涉及图表理解,都面临相似挑战。

核心洞察

• **领域专有知识鸿沟：数据提取与科学推理仍是多模态模型的短板。** 尽管当前 SOTA 多模态模型在通用视觉感知上表现突出，但 Sci-ImageMiner 的竞赛结果清晰显示，它们在需要精确数值提取和逻辑推理的原子层沉积/刻蚀图表任务上性能骤降。不同于 ChartQA 等通用图表基准，该数据集聚焦细分领域，要求模型同时理解专业术语、坐标映射和领域内隐含关联，暴露了通用预训练数据在科学知识覆盖上的根本性局限。
• **多任务联合评测揭示感知与认知的分层瓶颈。** 竞赛设计的分类、数据提取、总结和 VQA 四个互补任务，形成了从浅层视觉分类到深层科学推理的递进评估链。结果显示，模型在总结和分类上可接近人类表现，但在需要将视觉元素与领域概念结合推理的 VQA 任务上显著退化。这种多任务框架优于以往单一任务评测，精确诊断出“模型擅长看图说话，却不擅长看图算数”的系统性缺陷，为未来研究提供了明确的改进方向。

方法

竞赛设计思路

Sci-ImageMiner 竞赛围绕原子层沉积/刻蚀 (ALD/E) 科学图表信息提取这一垂直领域，构建了端到端的多模态理解评测框架。其核心方法不是提出新模型，而是通过专家标注的数据集与多任务评测协议，系统性地暴露当前多模态 AI 的短板。

输入与任务定义

输入为来自 ALD/E 领域论文的科学图表图像，涵盖折线图、散点图、工艺流程图等复杂类型。竞赛定义了四项互补任务：

• Task 1: Classification — 判断图表类型（如 ALD vs. Etching）或所绘制的材料类别。
• Task 2: Data Extraction — 从图表中提取结构化数据，例如轴刻度值、曲线坐标点、图例映射。
• Task 3: Summarization — 用自然语言生成图表的核心发现，要求融合领域知识。
• Task 4: Visual Question Answering (VQA) — 回答需要数值推理或跨图表比较的开放问题。

数据集构建与标注

数据集由领域专家人工标注，确保科学准确性。数据组织为公共/私有划分，其中私有集仅用于竞赛最终排名，避免过拟合。标注过程包括多轮校验，以捕获图表中隐含的物理/化学关系，这比通用图表理解数据集更强调领域上下文推理。

评估与基线

竞赛采用多指标评估：分类用 F1，数据提取用归一化编辑距离或关键点匹配，摘要用 ROUGE/METEOR，VQA 用准确率。主办方提供了基于当前领先多模态模型（如 GPT-4V、Gemini 等）的基线结果，并开放提交接口供参与者迭代。

与同类工作差异

与以往科学图表竞赛（如 DocVQA 或 ChartQA）不同，Sci-ImageMiner 首次将高度专业化的材料科学图表与端到端多任务链路结合，强调从视觉感知到领域推理的连贯评估，而非孤立测试单一能力。这为构建面向垂直领域的多模态 AI 系统提供了更真实的试金石。

实验

实验设计

竞赛基于 Sci-ImageMiner 基准，涵盖四类端到端任务：

1. 分类：识别图表类型（如 SEM 图像、XRD 图谱等）
2. 数据提取：从图中提取结构化数据（如材料特性数值）
3. 摘要生成：为图表生成文本描述
4. 视觉问答 (VQA)：回答需科学推理的问题

数据集源自原子层沉积/刻蚀领域真实论文图表，经专家标注，严格划分训练与私有测试集。参与者通过 CodaLab 提交，采用公共排行榜与私有测试集保证评估公平。

关键发现

• 分类与摘要：现有先进多模态模型（如 GPT-4V、Gemini Pro Vision）表现较好，通用预训练已具备基础图表理解能力。
• 数据提取：成为瓶颈，复杂图表样式、轴线缩放、图例混淆导致数值读取频繁出错。
• VQA 科学推理：挑战最大，模型在深层语义关联与专业术语映射上失效，难以完成多步推理。

与基线对比解读

基线采用 GPT-4V 与 Qwen-VL 等零样本多模态模型。竞赛最优方案引入领域适应策略（专用 OCR、图表解析模块）后，数据提取任务归一化相似度提升 >20%；VQA 任务结合 思维链 (CoT) 与外部知识库，准确率提升约 15%。这表明通用模型规模扩大不足以应对特定科学理解，需构建感知与符号推理融合的定制化架构。

行业影响

落地场景

• 半导体 / 材料研发：从 ALD/E 论文图表中自动提取工艺参数（温度、前驱体、沉积速率），构建结构化数据库，加速实验设计与配方优化。
• 科技情报与知识管理平台：嵌入文献搜索引擎或企业知识库，对海量科学图表进行自动分类、摘要和问答，辅助工程师快速定位关键信息。
• 工业研发辅助工具：集成到实验记录系统（ELN）或材料信息学平台，实现图表数据的一键提取与交叉验证，减少手动转录错误。

商业价值

• 降本增效：将工程师从数百页文献的图表阅读与数据摘录中解放，预计可缩短 30%-50% 的文献调研时间，直接降低人力成本。
• 业务增收：为材料 / 半导体行业提供领域定制的 图表理解 API 或 SaaS 服务，形成差异化的垂直 AI 产品，开拓 B2B 市场。
• 体验提升：通过自然语言问答直接与图表交互，降低非资深研究人员的知识获取门槛，加速新人 onboarding。

与现有产品 / 工作流的接口

• 文献管理工具（Zotero / Mendeley 等）：开发插件，当用户导入论文时自动解析图表，生成标准化元数据与摘要，并支持图表内数据检索。
• 企业级知识图谱 / 数据中台：提供 RESTful API，将提取的结构化数据注入现有 ETL 管道，与材料基因组、高通量实验数据融合，支撑 AI 驱动研发。
• 内部 DevOps 工具链：作为 ML 模型即服务（MLaaS） 组件，通过容器化（Docker）部署，与内部的 CI/CD 流程整合，持续输出来自最新文献的图表 insight。

具体落地 Use Case

1. 半导体制造工艺优化：某半导体厂商跟踪 ALD/E 领域顶会论文，部署 Sci-ImageMiner 系统自动提取图表中的 Window of ALD temperature vs. growth rate 关键数据点，实时更新内部工艺数据库，辅助工程师快速筛选候选材料。
2. 材料 SaaS 平台升级：一材料信息学初创公司在其平台中集成图表问答模块，允许用户上传 PDF 后直接提问“哪些前驱体在 300°C 下表现出最高生长速率？”，并高亮原文图表中的答案区域，提升用户粘性与转换率。

局限

• **领域窄化与泛化性不足**：**Sci-ImageMiner** 数据集严格限定在原子层沉积 / 刻蚀（ALD/E）的学术图表，这使得基准高度专业化，但也制约了模型跨领域迁移能力的评估。从论文结果看，模型在分类、摘要任务上表现尚可，但在数据提取与 VQA 中显著退步，表明模型并未真正习得通用科学图表的理解与推理，更多依赖与训练数据相似的表面模式。数据集规模和主题的局限，可能导致基准在更广泛科学领域的代表性有限，工程实践中需慎用其评测结论。
• **缺少方法论创新**：作为竞赛报告，论文仅组织多模态模型在固定任务上评测，未提出任何新的架构、训练策略或微调方法。这导致其在解决实际痛点——如精确数据提取与复杂科学推理——方面的指导意义有限。工程师若想提升特定领域图表理解能力，仍需自行设计领域适配方案，该基准只是静态测试，缺乏对动态学习与适应机制的覆盖，难以直接转化为生产系统优化。
• **任务设计同质化**：对比类似工作如 **FigureQA**、**SciCap** 等，**Sci-ImageMiner** 的四项任务（分类、数据提取、摘要、VQA）并未跳出传统评测范式。缺少对链式推理、交互式问答或可解释性等前沿能力的考察，使得基准面临“新瓶装旧酒”的风险。在竞争结果讨论部分，模型失败案例集中体现为符号数字与图表元素的错误绑定，但这一洞察并未转化为新的评测指标或任务，限制了基准对多模态 AI 进步的推动作用。
