打到标准杆：面向可证明最优四边形块分解的强化学习

TL;DR 用强化学习训练智能体直接编辑半边网格，以离散 Gauss-Bonnet 下界为目标，生成可证明最优的四边形块分解，在多个域上远超 Gmsh。

问题

问题背景

四边形网格生成在有限元分析与几何处理中至关重要，相比三角形网格，四边形单元在流体、结构仿真中具有更高的数值精度与效率。当前研究聚焦于生成 完整、高质量、且不规则顶点数尽可能少 的四边形块分解。

现有方法局限

传统启发式方法（如 Gmsh 的 frontal 算法、quadrangulation 后处理）难以同时满足三个目标：它们通常无法保证达到理论下界 par，在相同单元数下完成率低、可用性差（论文实验中 Gmsh 最强配置仅完成 51/96，最优 0/96）。基于学习的方法（如 supervised mesh generation）依赖大量高质量配对数据，难以泛化到不同拓扑与更大边界，且在处理离散半边缘结构上的局部编辑时缺乏可行的探索策略。

为什么这个问题难/重要

达到 par 本质是一个组合优化问题：离散 Gauss-Bonnet 定理给出不规则顶点总数的下界，但如何通过局部编辑（如 edge flip、vertex insertion）达到该下界极其困难，动作空间巨大且奖励稀疏——随机探索在超过 8 边的域上完全无法获得正向奖励。此外，网格必须始终保持全四边形且无悬挂边，这要求智能体理解半边缘拓扑连接。业界对自动生成最优四边形网格有迫切需求，直接影响仿真精度和计算资源消耗。

行业类比

与 AlphaGo 通过深度强化学习解决围棋中稀疏奖励的组合博弈类似，本工作展示了 RL 结合模仿学习可在离散几何处理中达到可证明最优，为其他结构化网格生成任务提供了范式。

核心洞察

• 稀疏奖励直接由可证明最优下界定义，配合行为克隆最优解回溯生成的演示，使 PPO 能学到随机探索无法发现的策略。随机 play 在超过八边的域上无法命中 par，说明目标极端稀疏。传统方法要么采用密集启发式奖励，要么只在小型域上可行。本文利用“最优网格容易构造、但反向拆解成演示”的逆向课程，让策略先模仿从最优到随机的编辑序列，再微调，成功将 RL 应用于具有全局最优性保证的网格生成任务，避免了手动设计中间奖励。
• 策略网络直接在半边数据结构上定义，卷积仅沿 next/previous/twin 连接传播，使模型天然适配任意大小和拓扑的四边形网格，可零样本泛化到训练未见的大边界。区别于将网格体素化或转换为通用图的方案，半边结构编码了四边形网格的旋转对称性和局部一致性，策略因此学到的是与尺度无关的局部编辑规则。实验表明该策略在 64 个两倍训练尺寸的域上仍能完成全部网格分解，且中位超出 par 小于 1，而 Gmsh 在相同单元数下中位超出 39，说明拓扑感知的几何深度学习对网格优化至关重要。

方法

输入与 MDP 建模

方法输入为平面区域的边界表示（离散为折线段或曲线），内部以初始的半边数据结构（half-edge）网格承载。作者将该问题形式化为一个有限马尔可夫决策过程（MDP）：

• 状态：当前网格的半边结构及其节点特征（如度数、角点标记等），不依赖全局坐标。
• 动作：一组局部编辑操作（如翻转、合并、分割、模板替换等），直接修改半边连接关系，保持四边形块分解。
• 奖励：以离散 Gauss–Bonnet 下界为基准，量化当前网格的总顶点不规则性与理论最优值（par）的差距，属于稀疏奖励。

关键模块：半边图卷积策略网络

策略网络不是传统 CNN 或 GNN，而是直接在半边结构上定义卷积。给定每个半边的特征，网络聚合其 next、previous、twin 三个邻接半边的特征，经过多层变换得到每个半边的嵌入。随后通过一个掩码动作分布层：根据当前网格状态生成所有合法编辑动作的概率分布（非法动作被屏蔽），采样得到下一步动作。该网络参数与具体网格规模无关，因此可泛化到比训练时更大的区域。

稀疏奖励下的训练策略

直接使用 PPO 在稀疏奖励下很难探索到最优解，尤其当边界边数超过 8 时随机探索几乎无法命中 par。作者采用行为克隆 + 强化学习的两阶段训练：

1. 构造演示：利用可证明最优的网格实例（这些实例可以通过简单规则生成），从最优网格出发执行反向编辑序列，记录状态-动作对作为专家演示。
2. 克隆初始化：用行为克隆预训练策略网络，使其初步具备朝向最优的编辑能力。
3. PPO 精调：以稀疏奖励（与 par 的差距）为信号，用 PPO 继续学习，进一步提升策略的泛化与最优达成率。

输出与差异点

最终输出为完整四边形块分解，其所有顶点不规则度之和达到或接近理论下界。与 Gmsh 等基于启发式或局部优化的传统网格生成器相比，本方法通过 RL 直接学习全局最优编辑序列，并在半边连通性上定义卷积，避免了传统图网络对全局坐标或固定规模的依赖。

实验

实验设计

• 训练数据：合成平面域（四边形边界），训练后未见过的 96 个 held-out 域与 64 个更大边界域。
• 基线：Gmsh 最强配置，相同单元数。
• 流程：先用行为克隆从可构造的最优网格生成演示，再 PPO 训练；奖励直接以可证下界 par为目标（离散 Gauss–Bonnet 界）。

关键发现

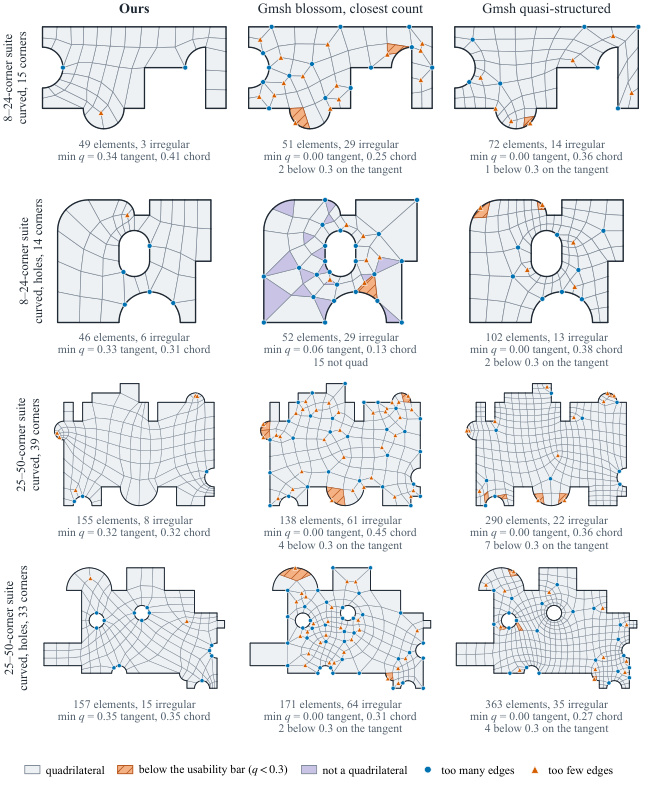

• 96 个 held-out 域上：代理全部完成全四边形网格，95.7 个平均可用，90 个可证最优；Gmsh 完成 51 个、可用 38 个、最优 0 个。
• 64 个两倍训练尺寸的域上：代理全部完成，62 个可用，中位超出 par 低于 1；Gmsh 同单元数中位超出为 39。

与基线对比解读

Gmsh 即使使用 3–14 倍单元数也无法产生更规则的网格，说明其算法未直接优化顶点不规则度这一全局结构性目标；而本文智能体通过 mesh 原生卷积直接作用于半边结构，将奖励对齐 par 下界，因而能在稀疏奖励下学到可泛化的局部编辑策略。工程启示：在网格生成等组合优化问题中，将全局约束转化为可证明下界并作为奖励信号，配合从解反推的模仿学习，能突破纯搜索或启发式方法难以达到最优的瓶颈。

行业影响

落地场景

该方法适用于需要高质量全四边形网格的工程仿真与几何处理场景，例如有限元分析 (FEA)、计算流体力学 (CFD)、CAD/CAE 软件、游戏引擎自动重拓扑、数字孪生平台。四边形网格的顶点不规则性直接影响求解器收敛速度和数值稳定性，传统人工修复成本高。该 RL agent 可直接嵌入网格生成前端，自动将 CAD 边界转为可证明最优顶点不规则性的四边形块分解。

具体 use case：

• 自动驾驶仿真平台：道路、车辆几何更新频繁，该 agent 可自动生成高质量四边形网格，替代人工调整，减少预处理时间。
• 云端有限元分析服务：提供自动网格生成 API，用户上传几何即获得最优分解，提升仿真结果可靠性和一致性。

商业价值

核心价值在于降本增效。论文显示在 96 个 held-out 域上，agent 在相同元素数下比 Gmsh 最强配置多完成 39 个域的最优分解，且无需增加元素数，直接降低计算资源消耗。对于需要大量仿真的产品设计迭代（如消费电子结构优化、航空部件分析），可显著加速设计验证循环，减少网格修复专家投入，间接缩短产品上市周期。体验提升方面，自动生成可证明最优的网格，降低用户对网格质量的疑虑，减少仿真失败重跑次数。

与现有产品/工作流的接口

模型基于半边数据结构 (DCEL) 和图卷积策略网络，可封装为轻量级库或微服务，集成方式灵活：

1. 作为网格生成器插件，读取 CAD 边界表示 (B-rep)，输出四边形网格文件（如 .msh、.vtk），替换现有流程中的 Gmsh 调用。
2. 提供 Python/C++ API，嵌入到仿真软件（如 OpenFOAM、FEniCS）的预处理步骤。
3. 训练与推理分离：用户可在自有几何数据集上微调，或直接使用预训练权重，支持任意拓扑域，对更大边界泛化良好。

局限

• - **作用域限于平面问题**：方法专注于**平面四边形块分解**，未扩展到**曲面网格**或**三维体网格**。实际工程中的 CAD 模型常包含复杂曲面和实体，该方法无法直接套用。虽然论文提及 curved boundaries 的处理，但核心算法和最优性下界基于平面拓扑，推广到曲面需要重新定义离散 Gauss–Bonnet 下界及局部编辑操作，难度较大。 - **行为克隆依赖可构造的最优示范**：训练过程需要从可构造的最优网格“反向行走”生成示范数据，这要求对每个训练域都能快速得到最优解。对于任意复杂拓扑、非凸域或高亏格域，构造最优示范本身可能困难甚至 NP-hard，从而限制方法向更广泛输入类别的扩展。 - **泛化边界未充分验证**：实验仅在最多 128 个边的多边形域上进行，策略网络基于图卷积具有尺寸无关性，但对高亏格、大量孔洞、极不规则边界或非流形输入的泛化能力未测试。此外，奖励函数只优化顶点不规则性，可能忽略其他网格质量指标（如单元形状、尺寸分布），实际应用中需额外后处理或加权。
