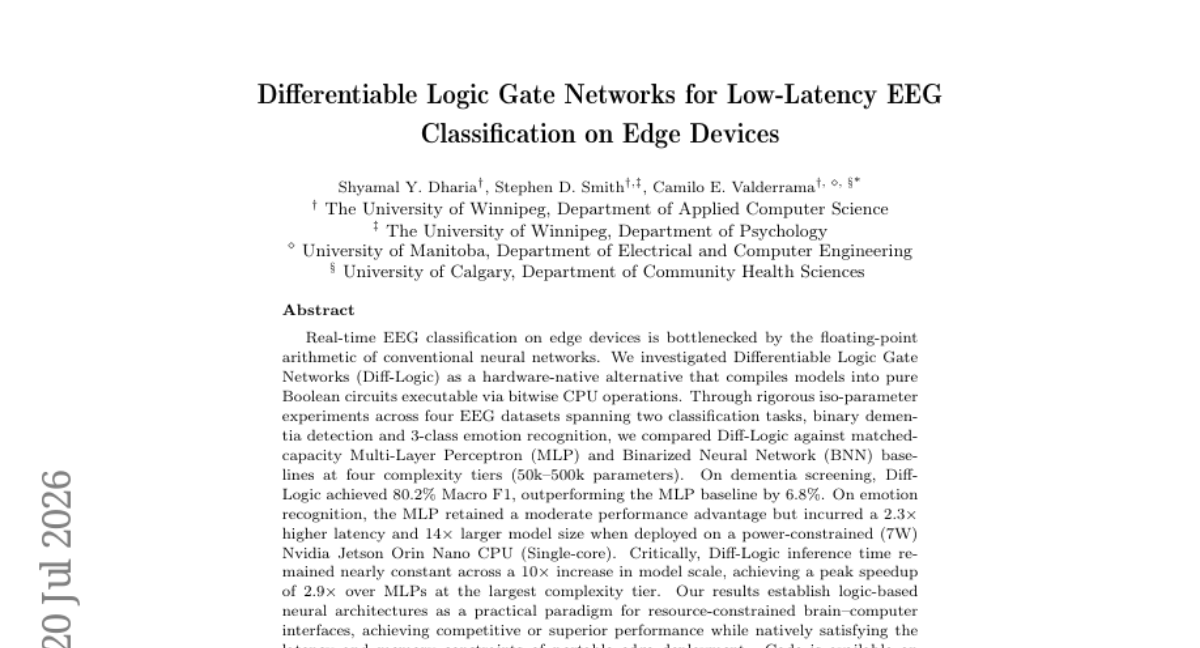

用于边缘设备低延迟脑电分类的可微分逻辑门网络

TL;DR 用可微逻辑门网络(Diff-Logic)将 EEG 分类模型编译为纯布尔电路，在边缘 CPU 上实现近乎恒定的推理延迟，痴呆检测任务 Macro F1 超同参数 MLP 6.8%，速度最高快 2.9 倍，为低功耗脑机接口提供硬件原生范式。

问题

低延迟 EEG 分类 是脑机接口（BCI）从研究走向便携设备的核心瓶颈。当前主流方法采用浮点神经网络（如 MLP、CNN），其在边缘设备（如 7W Nvidia Jetson Orin Nano）上的推理延迟与内存占用难以满足实时、低功耗需求。

现有硬件适配方案存在明显局限：

• 量化与剪枝 虽可缩减模型体积，但量化后运算仍依赖整数或浮点 MAC（Multiply-Accumulate），未充分利用 CPU 位操作并行性。
• 二值化神经网络（BNN） 将权重极化为 ±1，但激活值通常保留浮点，无法编译为纯布尔逻辑，延迟改善有限。
• 已提出的 可微逻辑门网络（Diff-Logic） 能在训练时保持可微，推理时转换为纯位运算布尔电路，天然契合 CPU 位级指令，但此前未在 EEG 时序分类 这类高噪声、非平稳信号任务上进行系统验证。

该问题兼具学术价值与产业紧迫性：

• EEG 信号信噪比低、个体差异大，要求模型具备足够容量提取判别特征；边缘设备算力、内存和功耗严格受限，迫使模型在准确率与资源消耗间走钢丝。
• 能否在 痴呆检测 或 情感识别 等场景中，用 逻辑原生架构 达到浮点网络同等甚至更优性能，直接决定可穿戴 BCI 的落地可行性。
• Diff-Logic 的推理延迟对模型规模不敏感（近乎常数），这一规模扩展优势 若能在 EEG 任务中复现，将改变移动健康监测的模型设计范式。

与 TinyML 将语音唤醒词模型编译为硬件调度原语类似，Diff-Logic 为脑电信号处理提供了一条 「布尔电路即推理」 的极致轻量化路径，推动 BCI 硬件-算法的协同进化。

核心洞察

• **逻辑门网络实现了推理延迟不随模型规模增长的缩放特性。** 在Jetson Orin Nano单核CPU上，Diff-Logic的推理时间在参数规模10倍增加时几乎保持不变，而MLP延迟线性增长，最大规模下Diff-Logic获得2.9倍加速。这种特性源自其编译为纯布尔电路后，计算仅依赖位运算，与参数矩阵的浮点乘加有本质区别。这与BNN不同，BNN虽然二值化权重，但仍需缩放因子和浮点累加，无法彻底消除浮点开销。该缩放规律意味着工程师可在边缘设备上部署更大容量模型而不牺牲实时性，对需要持续升级模型规模而又保持低延迟的脑机接口系统具有重要工程价值。
• **离散逻辑可作为一种有效的归纳偏置，在特定EEG任务上超越等容量MLP。** 在二元痴呆检测任务中，Diff-Logic的Macro F1达到80.2%，比同等参数量的MLP高出6.8个百分点。这表明对于某些分类型EEG模式，将特征映射到高维二进制空间并通过逻辑门组合决策，比连续值非线性变换更具判别力。这种优势并非来自于计算效率，而是表示层面的特性：逻辑网络天然鼓励分治决策和规则提取，可能更适合处理信噪比低、需要鲁棒离散特征的EEG信号。相比之下，MLP在学习全局连续映射时容易过拟合噪声。这一发现提示设计边缘AI系统时，不应只追求浮点精度，针对信号特点选择逻辑架构可能同时提升精度与效率。

方法

整体流程：从 EEG 到布尔电路推理

输入：原始 EEG 信号经传统特征工程（频带功率、微分熵等）提取为固定维度特征向量，例如 62 通道 × 5 频段的 310 维实值特征。

预处理与量化

1. Per-Fold 特征归一化：针对每个交叉验证折独立执行 z-score 标准化，避免数据泄露，保证评测的严格性。
2. 温度计编码：将归一化后的连续特征值转换为离散比特序列，例如将标量 x 映射为一个长度为 B 的二进制向量，每一位代表 x 是否超过某个阈值。这一过程使数据与后续布尔逻辑层对齐，是实现纯位运算推理的关键。

核心模块：可微逻辑门网络

Diff-Logic 架构由若干 逻辑层 堆叠而成，每层包含一组可学习的 可微逻辑门（如 AND、OR、XOR 等）。

• 训练阶段：每个逻辑门用连续松弛实现可微性。例如 AND 门输出定义为输入概率的乘积 ab，OR 门用 1-(1-a)(1-b)，XOR 门用 a+b-2ab 等。通过这种方式，网络可用标准反向传播和 直通估计器 端到端训练，损失函数为交叉熵。网络权重实际是离散的逻辑门选择连接，但训练时用 softmax 等松弛选择，允许梯度流动。
• 推理阶段：将可微松弛硬化为确定的布尔电路，即每个门退化为确切的 AND / OR / XOR 等，输入/输出均为 0/1 比特，整个网络变为纯布尔表达式。在 CPU 上，这些布尔运算可直接通过位操作高效执行，完全消除浮点乘加。

输出：最后一层逻辑门直接输出类别 logits（连续值），经 softmax 获得分类概率。对于二分类任务，可以使用单个输出节点表示正类概率。

与同类方法的本质差异

与 MLP 和 BNN 均不同：MLP 依赖浮点矩阵乘法；BNN 将权重和激活二值化，但仍需执行二值矩阵乘法（位计数运算）。而 Diff-Logic 直接学习并编译为逻辑门电路，推理时变为纯布尔组合逻辑，避免了任何形式的乘法（包括位乘运算），因此在低功耗 CPU 上延迟几乎不随模型规模增大而增长。

实验

实验设计

实验采用严格 等参数量 (iso‑parameter) 对比，在四个复杂度层级 (50k–500k 参数) 上比较三种架构：Differentiable Logic Gate Networks (Diff‑Logic)、MLP 和 二值化神经网络 (BNN)。任务覆盖两类 EEG 场景：

• 二分类痴呆检测 (1 个公开数据集)
• 三分类情绪识别 (3 个 SEED 家族数据集) 所有模型共享相同的特征提取流水线 (包括温度计编码输入和逐折归一化)，并在 Nvidia Jetson Orin Nano (7W, 单核 CPU) 上测量实际推理延迟与模型尺寸。

关键发现

1. 痴呆任务上的性能反超：Diff‑Logic 达到 80.2% Macro F1，比相同参数量的 MLP 高出 6.8%，显示出逻辑操作对某些 EEG 模式具备有效的归纳偏置。
2. 情绪任务上的效率优势：尽管 MLP 准确率略优，但其推理延迟是 Diff‑Logic 的 2.3 倍，模型体积大 14 倍。在最大复杂度层级，Diff‑Logic 加速比达 2.9 倍。
3. 规模平展特性：Diff‑Logic 推理时间几乎不随参数量增长 (10 倍参数跨度内保持恒定)，而 MLP 与 BNN 延迟明显上升，证明布尔电路在 CPU 位运算上具有天然的扩展优势。

与基线对比的深度解读

Diff‑Logic 的核心差异在于将网络直接编译为 纯布尔电路，在推理时不需要任何浮点乘加运算，完全依赖硬件原生的位操作。这从根本上解决了传统网络在边缘设备上因浮点计算导致的 功耗和延迟瓶颈。痴呆任务的高准确率暗示某些 EEG 特征本身就在二值空间中有良好可分性；情绪任务上的微小性能代价，则可以通过显著的资源节省来弥补，尤其在需要长时间运行的可穿戴 BCI 中极具价值。与 BNN 相比，Diff‑Logic 的可微训练过程保留了更多结构灵活性，避免了 BNN 常见的精度塌陷。这一工作为 硬件原生 AI 在资源极端受限的脑机接口中的应用提供了系统的实验证据。

行业影响

落地场景

该工作将 Differentiable Logic Gate Networks 引入 EEG 分类，编译为纯布尔电路，在边缘设备上通过 CPU 位运算执行推理。可直接推动两类产品落地：

• 便携式脑机接口 (BCI) 健康监测：如可穿戴 EEG 头带用于痴呆早期筛查，或在长期护理场景中持续监测认知功能，无需依赖云端或 GPU。
• 实时情绪识别与交互：在 XR 头显、车载座舱或教育辅助应用中，利用低延迟 EEG 解码用户情绪状态，动态调整内容或界面，例如通过疲劳检测优化学习节奏。

商业价值

• 降低硬件成本与功耗：模型体积仅为 MLP 的 1/14，推理速度提升 2.9 倍，使得 7W 级别 Jetson Orin Nano 即可完成实时推理，大幅减少对昂贵 GPU 服务器的依赖。这对于大规模 IoT 设备部署的 BOM 成本控制意义重大。
• 提升用户体验与安全性：端侧推理避免了数据传输延迟和隐私风险，尤其适用于医疗数据受严格监管的场景。在消费电子领域，更低功耗意味着更长续航，提升可穿戴设备实用性。
• 开拓新商业模式：高能效比允许在极低成本芯片上实现复杂 AI 功能，使边缘设备按推理次数计费或提供订阅制服务成为可能，而无需担心云端传输成本。

与现有产品的接口

• 即插即用的推理引擎：Diff-Logic 模型编译为布尔电路后，可导出为 C 代码或无依赖的二进制文件，直接嵌入现有嵌入式软件栈，例如通过 ONNX Runtime 的自定义执行提供程序或 TensorFlow Lite 的客制化算子集成。
• 与数据采集前端的无缝衔接：基于已有 EEG 信号处理 pipeline（如 MNE、PyEEG），将特征提取后的归一化向量输入 Diff-Logic 模型，保持原有数据采集硬件不变。
• 工业场景用例：
  • 医疗 SaaS 平台：与现有远程患者监护系统结合，在边缘网关解析 EEG 数据，仅上传结构化健康事件而非原始脑电波，降低云存储和带宽开销。
  • 驾驶监控系统：集成到商用方向盘或座椅中的 EEG 传感器系统，实时检测驾驶员注意力水平，通过 CAN 总线提供告警，同时保持极低延迟和功耗以符合车规要求。

局限

• **情绪识别任务性能不足**：在3-class情绪识别（SEED系列数据集）上，Diff‑Logic的Macro F1低于同参数量的MLP，表明**逻辑门网络对复杂多类分布的拟合能力可能受限**。论文分析认为**离散逻辑的归纳偏置在痴呆二分类上有效，但未能普适地提升多分类性能**，这暗示该架构可能更适用于简单决策边界，而在需要连续特征交互的任务上仍有表达局限。
• **实验覆盖度有限**：仅在**4个EEG数据集**（两个任务）及**50k ~ 500k参数**范围内比较，未测试更大模型或不同逻辑门拓扑。同时，基准仅限MLP和BNN，**缺少与量化网络、剪枝模型或专用加速器优化方案的横向对比**，无法全面评估Diff‑Logic相比其他硬件友好方案的相对优势。
• **训练复杂度与扩展性**：Diff‑Logic需**温度计编码**和**直通估计器（straight‑through estimator）**来近似离散梯度，训练稳定性及对超参数的敏感性未深入讨论。此外，推理加速仅在**Jetson Orin Nano单核CPU（7W功耗）**上验证，未在更极端的边缘芯片（如Cortex‑M）上实测，**布尔电路在超低资源MCU上的真实延迟和能耗仍未知**。
