SciForma: 结构保真的科学图表生成

TL;DR SciForma 将科学图结构保真度分解为组件、箭头、文本三轴，通过 M-DPO 强制联合正确与迭代编辑，9B 模型即超越 GPT-Image-1.5，实现闭源级结构可靠性。

问题

问题背景

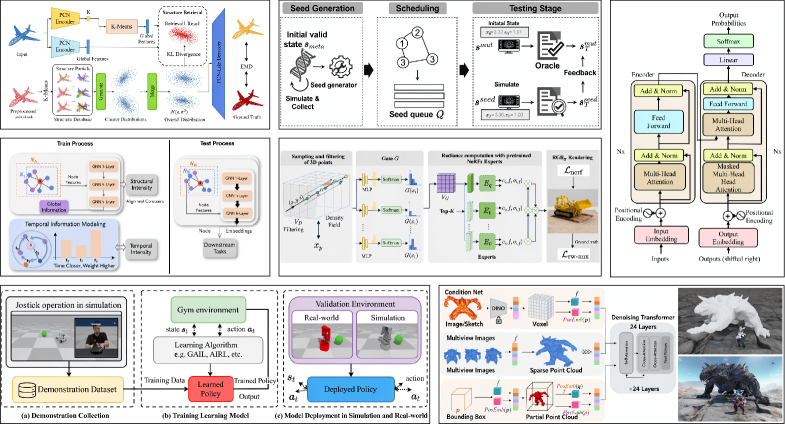

科学方法论图（scientific methodology diagrams）是传达研究逻辑的关键媒介，必须忠实呈现组件、箭头方向与文本标注。结构性忠实具有 合取性 (conjunctive) ——一个箭头的反向或公式渲染错误即可导致整图失效，某一维度的正确无法补偿另一维度的失败。

现有方法局限

• SFT 仅学习布局似然，缺乏结构化正确性约束，常生成看似合理但存在逻辑缺陷的图表。
• 标量奖励后训练（如 RLHF 变体）以单一标量评判整体质量，掩盖了错误具体来源（组件、箭头、文本），导致梯度优化盲从，难以根治特定维度错误。
• 现有 多维度对齐方法 大多独立优化各轴，未执行合取约束，容易出现一维提升、他维劣化的风险。

技术挑战与重要性

• 合取优化难题：需同时满足所有结构轴正确，要求梯度能 自适应路由 至当前最薄弱的维度，并在后训练中持续强化合取性。
• 数据与评估缺口：缺乏系统分解结构维度的训练数据与逻辑验证基准。
• 工业价值：自动化科研图表生成直接赋能论文写作、专利与技术文档，微软等机构已重点布局，是 AIGC 与专业文档智能的交叉热点。

行业类比

类似 代码生成 场景，语法正确（缩进、括号）与语义正确（逻辑）缺一不可，单一维度错误可致功能崩溃，合取性同样严苛。

核心洞察

• SciForma 将科学图表的结构保真度分解为组件、箭头和文本三个正交轴，并通过**结构清单** (Structural Inventory) 实现自动化评估，这区别于以往仅依赖整体质量评分或布局合理性的方法。
• **多维度联合偏好优化 (M-DPO)** 强制要求所有结构轴同时最优，并通过梯度自适应路由将训练信号聚焦于当前最差维度，解决了标量奖励无法定位缺陷和 SFT 无法可靠保障结构正确的问题。

方法

SciForma 将科学方法图的结构保真度分解为三个正交维度：Component(组件完整性)、Arrow(箭头方向与连接正确性)、Text(标注清晰可读)。

输入与预处理

输入为图中所需的结构清单(Structural Inventory)——自动化抽取自论文原图的组件、箭头、文本三元组，通过 SciFormaData-700K 构建为“(结构清单, 图表)”“(错误图表, 正确图表)”等编辑三元组，覆盖多种结构错误类型。

关键模块

1. 监督微调 (SFT)：在结构化图文对上预训练模型学习布局与基础生成能力，但仅靠 SFT 难以保证各维度均无误——一个箭头反向即导致图表无效。
2. 多维合取偏好优化 (M-DPO)：这是核心后训练模块。它定义每个维度的奖励函数 $R_C, R_A, R_T$，并构造“合取偏好”对：仅当所有维度分数同时高于对手时才视为正偏好。损失函数基于多维 Bradley-Terry 模型，梯度自适应重加权——某个维度得分较低时，其梯度占比自动增大，迫使模型优先修补短板。相比于标量奖励 DPO(混淆维度失败原因)或多维独立 DPO(允许单一维度补偿)，M-DPO 强制合取正确性，确保单维度缺陷无法被掩盖。
3. 迭代精炼 (Iterative Refinement)：推理时，利用同一结构清单对生成结果进行校验，若任何维度不满足则自动触发编辑步骤修正，直至全部通过。

输出

生成的结构保真科学方法图，在 SciFormaBench-2K 和 AIBench 上超过所有开源模型及 GPT-Image-1.5。

与同类方法差异：M-DPO 首次在多维对齐中引入合取约束与自适应梯度路由，从根本上解决了标量奖励无法诊断结构维度失败、SFT 仅凭分布学习无法保证严格正确性的问题。

实验

实验设计

SciForma 通过 结构清单 将图表质量分解为组件、箭头、文本三个轴。训练集 SciFormaData-700K 提供编辑三元组以学习结构转换；评估集 SciFormaBench-2K 经过逻辑验证，确保评价与结构轴对齐。训练流程为两阶段：先用 SFT 建立布局先验，再用 M-DPO 实施多维合取偏好优化。M-DPO 在每个维度上构造偏好对，并自适应地将梯度路由至当前最弱轴，强制三个轴同时正确。推理时引入基于结构清单的迭代编辑以修正残余错误。基线覆盖主流开源模型（如 CogView、SDXL 变体）和 GPT-Image-1.5，在 SciFormaBench-2K 和 AIBench 上采用结构轴级别指标进行评测。

关键发现

• SciForma-9B 全面超越所有开源基线，并在结构保真度上逼近 GPT-Image-1.5，首次将开源科学图表生成提升至接近专有水平。
• M-DPO 有效打破了 SFT 的性能平台期：单独 SFT 难以保证所有维度的同时正确性，而 M-DPO 借助合取目标显著降低错误率。
• 标量奖励（如整体美学评分）无法区分具体维度失效，导致优化方向模糊；对比之下，多维合取目标 提供了可解释的梯度信号，是结构忠实性的关键。
• 消融实验表明编辑三元组监督、偏好对构造策略及 KL 惩罚系数对最终性能有显著影响，验证了各模块的必要性。

与基线的深度对比

传统生成模型在科学图表上常出现箭头反向、文本不可读等致命错误，且这些错误是“合取”性的——单一维度出错即全局失败。SFT 仅能习得统计上合理的布局，但无法保证逻辑结构的确定性；基于标量反馈的偏好优化（如 RLHF 变体）则掩盖了哪一轴出现问题。SciForma 通过显式轴分解和合取偏好目标，迫使模型在所有维度上同时满足约束。对比多维 DPO 的朴素合成，M-DPO 的自适应梯度重加权避免了对已较好维度的过度优化，使训练更聚焦于薄弱环节。这一机制使得 9B 规模模型在严格的结构评估上能够匹配甚至超越更大的专有系统，为需要确定性输出的科学可视化任务提供了新范式。

行业影响

落地场景

SciForma 的结构保真生成能力可嵌入学术论文写作工具（Overleaf、Word 插件）、技术文档平台（Confluence、Notion）、科研知识图谱构建、企业内部 R&D 流程可视化及教育内容自动化生产等场景。其核心是将自然语言或结构化描述转化为严格遵循组件、箭头、文本规范的科学方法框图，避免常见的手工绘制错误。

商业价值

• 降本：大幅减少研究人员和工程师手工绘图与校对时间，尤其针对复杂拓扑和公式标注的方法图。
• 体验提升/增收：为 SaaS 工具增加高精度图表生成差异化功能，提升专业用户留存与订阅意愿。
• 质量控制：消除箭头反向、公式渲染失败等错误，降低学术或工程文档的返工与误解风险。

与现有工作流的接口

SciForma 可封装为 API 或插件，接受自然语言提示或结构化 JSON（组件、箭头、文本定义），输出 SVG/PNG。集成路径包括：

• 文档编辑器插件：用户描述流程后生成初稿，支持迭代编辑修正。
• 多模态 Agent 工具：如 PaperBanana 所示，在大模型写作流程中根据上下文自动生成图表。
• 代码库文档自动化：从架构描述自动生成并更新示意图。

具体落地 use case

1. 学术出版平台：集成至 Elsevier、Springer 等投稿系统，作者输入方法描述后自动生成高保真方法图，减少因图表问题导致的拒稿，加快发表周期。
2. 企业知识库自动化：员工用自然语言描述服务拓扑或数据流，SciForma 生成精确架构图并与文档保持同步，提升技术文档的可靠性和维护效率。

局限

• **领域覆盖有限**：SciForma 专注于科学方法论图（methodology diagrams）的生成，其结构清单、数据构造和评估基准均围绕该特定类型设计。对于其他常见科学图表（如实验装置示意图、数据结构图、分子结构等），当前框架的结构原语（Component, Arrow, Text）可能无法完整表达，跨领域泛化能力未经验证。实际工程中若需扩展到更多图表类型，需要重新定义结构清单并收集对应数据，迁移成本较高。
• **偏好构造依赖自动评估**：M-DPO 的训练偏好对（preference pairs）完全由结构清单自动判别生成，缺乏人类质量校验。自动评估可能遗漏语义层面的错误（如箭头方向逻辑正确但含义不符），导致偏好信号带噪。此外，自适应梯度重加权机制虽然将优化聚焦于最差维度，但其超参数（如维度权重更新的动量）对训练稳定性敏感，在更大规模或不同数据分布下的鲁棒性需进一步验证。
