SUFLECA: 扩展特征学习以实现CAD到图像对齐

TL;DR SUFLECA 通过大规模 NOCs 监督学习几何感知特征与几何一致匹配，实现无需微调的零样本 CAD 到图像 9D 姿态估计，在 ScanNet25k 上首次超越全监督方法。

问题

问题背景

CAD-to-image alignment 旨在从单张 RGB 图像估计物体的 9D 姿态（旋转、平移和各向异性尺度），是实现机器人抓取与增强现实的关键步骤。该任务通常借助 归一化物体坐标 (NOCs) 等几何表示，建立 2D 像素到 3D 模型的对应关系。

现有方法局限

当前方法主要分为两类：

• 全监督方法 依靠大量标注数据训练特定类别的模型，泛化能力受限，且标注成本极高。
• 零样本方法 利用视觉基础模型（如 DINOv2）提取图像特征并与 CAD 模型进行匹配，但其依赖的外观特征在以下场景中表现不佳：
  • 纹理缺失或重复纹理的物体
  • 严重遮挡或复杂光照
  • 仿真到真实的领域漂移 此外，匹配过程通常缺乏几何一致性约束，导致一对多或错误对应，降低了姿态估计的精度。

技术挑战与业界关注度

核心难点： 从单张 RGB 恢复几何一致的 3D 姿态，必须解耦形状与外观，并对真实世界的噪声和遮挡保持鲁棒。零样本泛化要求学习的特征 对几何语义敏感，而非仅依赖纹理线索，这本身就是表示学习的挑战。

工程价值： 在机器人操作、AR/VR、物流分拣等场景，精准的 CAD 对齐是实现自动化的基础。零样本能力意味着无需为每个新物体重新训练，大幅缩短部署周期和降低数据成本。因此，该方向受到学术界和工业界的共同关注。

行业类比

类似 CLIP 通过图文对比学习实现零样本图像分类，SUFLECA 将几何对比学习引入 CAD 对齐任务，使视觉基础模型习得可迁移的几何感知特征，为通用物体位姿估计提供了新范式。

核心洞察

• 该工作证明了：即使没有精确的真实姿态标注，仅通过大规模 NOC（归一化物体坐标）弱监督，就能从预训练视觉特征中蒸馏出几何感知特征，使零样本 CAD 对齐首次超越全监督方法。这表明几何先验的引入比纯粹增加监督数据更关键，且特征学习可在合成与真实数据间平滑迁移，大幅降低了对昂贵实例级标注的依赖。
• 提出的几何一致性匹配算法，在建立 2D-3D 对应时显式施加一对一约束，有效抑制了外观模糊区域的多对一错误匹配。这不同于传统依靠双向最近邻过滤的启发式方法，它将匹配问题建模为全局优化，从而在无迭代位姿精化的情况下实现了亚秒级、高精度对齐，为实时 AR/机器人应用提供了轻量化方案。

方法

SUFLECA 的输入为单张 RGB 图像与目标对象的 CAD 模型，输出该对象的 9D 位姿（旋转、平移、各向异性缩放），整个流程无需迭代优化，单次推理耗时低于 1 秒。

关键模块

1. 几何感知特征学习：以预训练视觉基础模型（如 DINOv2）的中间特征为基础，通过 Normalized Object Coordinates (NOCs) 进行弱监督训练。NOC 将 CAD 模型表面的 3D 坐标归一化到单位立方体，监督信号要求同一对象在不同图像中的特征点到 NOC 的映射保持几何一致性。训练数据覆盖 12 个真实与合成数据集共 674K 张图像，迫使模型学习跨域鲁棒、对表观变化不敏感的紧凑几何特征，而非依赖颜色或纹理线索。
2. 几何一致性匹配：在 RGB 图像与 CAD 的渲染视图上分别提取上述几何特征，构建双向匹配图，并通过几何验证剔除不一致的匹配对，最终建立可靠的 1-to-1 对应关系。该算法显式利用 NOC 空间中的距离与方向约束，抑制误匹配，提升位姿估计的精度。
3. 位姿估计：基于匹配点对，直接解析求解旋转、平移和各向异性缩放，无需 RANSAC 等迭代精化步骤。

与同类方法的差异

现有零样本 CAD 对齐方法多依赖视觉基础模型提取的表观特征进行匹配，在遮挡或 sim-to-real 域偏移下易失效；SUFLECA 通过大规模 NOC 监督将特征学习显式地向几何知识对齐，并辅以几何一致性约束的匹配算法，在 ScanNet25k 上不仅大幅超越最强零样本基线，更首次在该基准上超过全监督方法。

实验

实验设计

SUFLECA 采用 弱监督 训练，利用 674K 张图像（来自 12 个真实与合成数据集）上的 NOC 监督 学习几何感知特征。测试在 ScanNet25k 上进行，遵循零样本设定，不针对目标物体做任何微调。评估指标为 类别准确率 和 实例准确率，基线包括最新的零样本方法及全监督方法。

关键发现

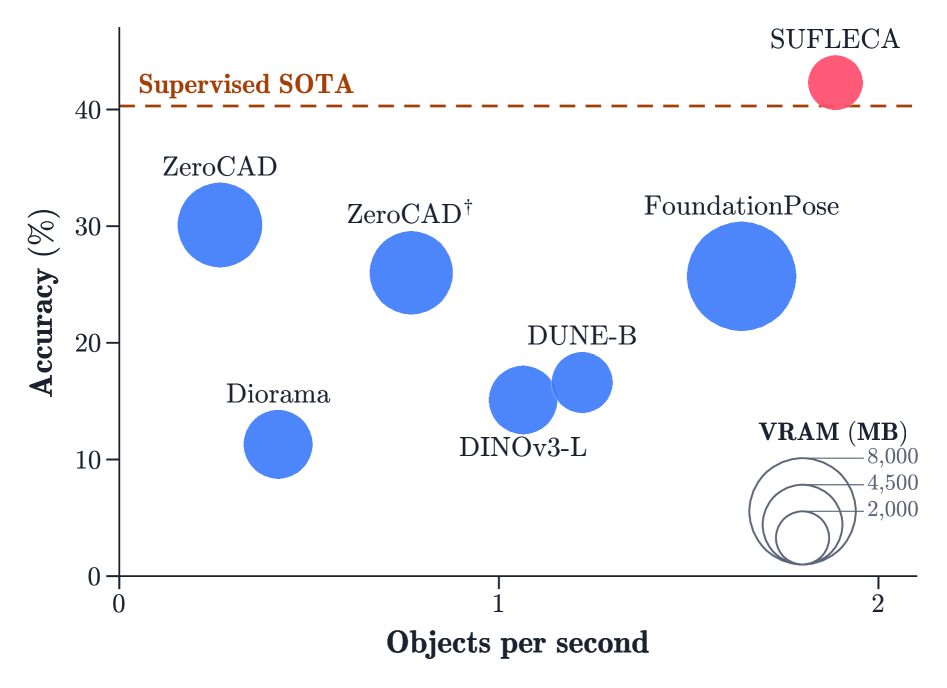

• 精度大幅领先：类别 / 实例准确率分别达到 33.4% / 42.3%，比最强的零样本基线提升 10.3 / 12.2 个百分点。
• 首次超越全监督：在该基准上，零样本 SUFLECA 甚至超过了所有全监督方法，重新定义了问题上限。
• 高效推理：无需迭代优化，单实例对齐时间低于一秒，计算开销显著小于对比方法。

与基线对比解读

先前零样本方法依赖 视觉基础模型 的外观驱动特征匹配，在遮挡或 sim-to-real 域偏移下匹配质量急剧下降。SUFLECA 的两项核心创新直接解决了这些缺陷：

1. 大规模几何特征学习：通过 NOC 监督，将预训练视觉特征映射到几何一致的空间，使特征对域间外观变化具有鲁棒性。
2. 几何一致性匹配：设计的匹配算法确保建立可靠的 一对一 CAD-图像对应，避免错误匹配传播。

这种 几何先行 的策略使得 SUFLECA 不再受外观退化困扰，同时配合紧凑的特征表示和高效匹配，实现了精度与速度的同步飞跃。与依赖高昂迭代优化的全监督方法相比，SUFLECA 证明大规模弱监督几何学习足以实现更优的零样本对齐性能。

行业影响

落地场景

SUFLECA 的 9D 姿态估计（旋转 + 平移 + 各向异性缩放）直接服务于需要将 CAD 模型与现实图像对齐的产品与业务：

• 机器人抓取与物流：在杂乱料箱中识别工件并输出朝向与尺寸，支持免示教抓取，降低部署成本。
• 增强现实：将虚拟 CAD 模型精准叠加到真实场景，用于工业维修引导、远程协作、产品可视化。
• 电商与空间设计：用户拍摄室内照片后，系统可实时摆放家具 CAD 模型并保持几何一致性，提升购买决策体验。
• 数字孪生与建造：将 BIM/CAD 模型对齐到施工现地影像，辅助进度追踪与质量检查。

商业价值

• 降本：零样本能力意味着无需目标物标注，模型可泛化到未见过的物体类别，大大减少数据采集与标定成本。
• 增效：亚秒级对齐无需迭代优化，可支撑实时交互场景，提升产线节拍或 AR 应用流畅度。
• 体验提升：几何一致匹配在遮挡和域偏移（仿真到真实）下保持稳定，避免虚拟物体漂移，为用户提供可信赖的叠加效果。

与现有产品/工作流的接口

SUFLECA 可作为轻量级姿态估计模块直接嵌入现有视觉管线：

• 输入：单张 RGB 图像 + 目标物 CAD 模型
• 输出：9D 位姿（含非等比例缩放）
• 集成方式：
  1. 前置模块（如物体检测器）提供感兴趣区域
  2. SUFLECA 提取几何感知特征并与 CAD 对齐
  3. 后置模块（如抓取规划器、渲染引擎）直接消费位姿结果
• 兼容已知视觉基础模型（如 DINOv2），模型小、算力要求低，可部署于边缘设备。

具体落地用例

1. 电商家具可视化
   用户上传客厅照片，平台即时匹配沙发、灯具等 CAD 模型，输出真实尺度与透视效果。SUFLECA 的几何一致性可避免模型尺寸错乱或漂浮，提升线上选购转化率。

2. 工业 AR 装配指导
   维修人员透过平板对准设备机柜，系统将内部组件 CAD 图精准映射到实物上，标注螺丝位置与操作步骤。零样本能力使同一套软件可适配不同厂商设备，无需重新训练。

局限

• **数据需求与泛化**：SUFLECA 虽然采用弱监督，但依赖 674K 张图像的 NOCs 标注进行特征学习，这些标注来自 12 个合成与真实数据集。合成数据能提供密集坐标真值，却可能引入域差异；真实数据获取成本高且覆盖有限。当面对全新物体类别或场景分布时，模型可能仍需重新收集数据或微调，限制了即插即用的零样本能力。此外，论文虽提升了遮挡下的性能，但严重遮挡、极端光照或复杂背景下的鲁棒性尚未充分验证，实际部署中仍存挑战。
• **对 CAD 模型精度的依赖**：方法假设物体 CAD 模型已知且形状精确。尽管评估了对不精确 CAD 的鲁棒性，但在 CAD 存在非刚性形变、部件缺失或尺度不一致时，几何匹配可靠性会下降。实际应用中，CAD 模型常来自不同设计阶段，精度参差不齐，这会直接影响对齐误差。该框架未显式处理 CAD 不确定性，限制了在某些工业场景的适用性。
• **计算效率与实时性**：实现了每实例次秒级对齐，且计算开销小于对比方法，但对于需要高帧率（如 >30fps）的增强现实或机器人抓取场景，仍有提升空间。方法依赖视觉基础模型提取特征，推理速度受限于该骨干网络，轻量化部署可能需额外模型蒸馏或量化优化。
