See like a Robot: 面向视觉-语言-动作模型的机器人中心点云图

TL;DR 用机器人中心点图（robot-centric pointmaps）将场景3D坐标纳入图像网格，解决VLA中摄像头帧与动作帧不匹配问题，大幅提升跨视角泛化且易集成，在仿真与真实实验中均超越现有方法。

问题

问题背景

VLA（Vision-Language-Action）模型通过海量机器人操作数据学习从视觉和语言到动作的映射，已成为通用机器人操作策略的主流范式。

现有方法局限

多数 VLA 在相机坐标系下观察场景，却需在机器人本体坐标系中输出动作，两者之间存在空间参考系不匹配。在固定相机视角下，模型可记忆观测到动作的单一映射，但当今大规模数据集汇集了不同环境、不同相机安装方式的多视角演示，策略必须泛化这种跨视角映射。现有应对方案主要包括：

• 注入相机外参或深度信息：如通过 Plücker 射线、深度图等告知模型相机姿态，但并未将观测转换到机器人坐标系，仍需模型隐式学习坐标变换，泛化难度大。
• 使用 3D 点云表示：如点云输入加 3D 骨干网络（Point Transformer），能表达机器人坐标系下的几何结构，但与主流 2D 预训练 VLA 架构不兼容，难以复用海量 2D 视觉预训练先验，且会破坏密集网格结构，增加工程复杂性。

为什么这个问题难且重要

真实部署中相机位置难免发生移动或更换，训练阶段见过的视角组合无法穷举。一旦测试时相机放置超出训练分布，基于相机帧观测的 RGB-only 策略性能会急剧退化。技术挑战在于需要一种既能显式提供机器人坐标系 3D 几何、又能保持 H × W 密集图像张量形式的表示，从而无缝融入基于 2D 骨干的 VLA，实现零结构侵入。这关乎机器人学习系统从实验室走向非结构化环境的泛化能力，因此备受学术界与工业界关注。

行业类比

如同自动驾驶中多传感器融合必须将 LiDAR、Camera 等数据统一到自车坐标系（ego frame），否则下游规划控制难以应对传感器位姿变化。

核心洞察

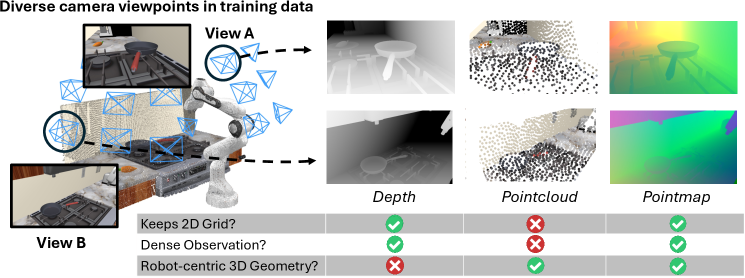

• 用图像形式的机器人中心点图替代 RGB 图像作为 VLA 输入，从根本上统一了观察空间与动作空间的坐标系。已有工作要么在 RGB 输入上条件化相机参数（如 KYC、OC-VLA），要求模型隐式学习跨视角映射；要么引入点云等 3D 表征（如 DP3、PointVLA），但破坏了 2D 预训练骨干的密集网格结构。点图则保持与 2D VLA 兼容的 H×W 张量形状，每个像素存储机器人坐标系下的 3D 坐标，将几何对齐直接刻入输入，最小化架构改动的同时大幅降低多视角泛化的难度。
• 端部执行器中心化（end-effector centering）使点图成为一种视角鲁棒的 3D 观测表示。与全局机器人基座中心化相比，该方法将坐标原点移至当前末端执行器位置，使点图的数值分布在不同相机布置下保持一致，策略不再需要适应坐标系原点的显著变化。这解释了为何训练时视角变化越大，点图相对 RGB 基线的增益越明显，并在未见相机位姿的真实实验中取得优势，为 VLA 在规模化、多数据集场景下提供了一种实用的表示选择。

方法

核心思路：将机器人坐标系的3D几何编码为2D稠密图像

VLA 的输入通常为相机视角的 RGB 图像，但动作在机器人基座或末端执行器坐标系定义。帧间不匹配在固定视角下影响有限，但当训练数据来自多种相机部署位置时，策略难以泛化。本文提出 机器人中心点图 (Robot-Centric Pointmap)，将场景点的三维坐标直接编码到机器人坐标系下的 2D 像素网格中，使 VLA 所见即所得。

---

输入→关键模块→输出

1. 输入：

   • 单帧或多帧 RGB 图像（来自眼在手或眼在外相机）
   • 对应的深度图（或通过深度估计获得）
   • 相机内参 K 与外参 T_camera→robot（从相机到机器人基座或末端执行器的变换矩阵）
   • 语言指令

2. 关键模块：机器人中心点图生成

   • 对于每个像素 (u,v)，利用深度值 d 反投影到相机坐标系 3D 点：P_cam = K^{-1} * d * (u,v,1)^T
   • 通过外参变换到机器人坐标系：P_robot = T_camera→robot * P_cam
   • 将 P_robot 的 (x, y, z) 值归一化后直接写入对应像素位置，形成与输入图像同尺寸的 3 通道点图 (H×W×3)
   • 可选地，采用末端执行器中心化：坐标相对于当前末端执行器位姿表示，进一步增强视点鲁棒性

3. 点图-RGB 融合

   • 将点图与原始 RGB 在通道维度拼接（例如 3 通道 RGB + 3 通道点图 = 6 通道输入），直接送入预训练的 2D VLA 视觉编码器
   • 无需修改骨干架构（如 ViT 或 ResNet），仅调整输入层通道数

4. 输出：机器人动作（如末端执行器相对位移、旋转、夹爪开合）

---

设计选择与验证

• 图像形式 vs. 点云：保持密集 2D 网格可利用预训练 2D 视觉模型的归纳偏置，避免引入昂贵的 3D 骨干（如 Point Transformer）
• 机器人帧 vs. 相机帧：直接将几何提供给策略，使其无需隐式学习相机外参
• 末端执行器中心化：坐标表示相对于执行器，使模型对相机安装位置变化更鲁棒

---

与同类方法的差异： 不同于 GeoVLA、PointVLA 等需额外相机参数输入或改用 3D 骨干的方案，机器人中心点图将 3D 感知转化为 2D 像素级回归问题，以最小架构改动为现有 VLA 注入视点不变的 3D 几何理解。

实验

实验设计

作者在 RoboCasa 仿真环境与 真实机器人 平台上验证 机器人中心点图 (robot-centric pointmap) 的有效性。基线模型选择当前主流的 VLA 架构 π₀.5 和 SmolVLA，比较对象包括：

• 仅 RGB 输入
• 额外提供相机内外参或 Plücker 射线的相机感知方法
• 使用点云的 3D 感知方法 (Point Transformer v3, DP3 等)
• 近期同类工作 GeoVLA, PointVLA, FP3, OC-VLA

真实实验特别设计了 训练未见过的相机摆放位置，以考察对视角变化的泛化能力。

关键发现

1. 坐标系对齐显著提升性能：将观测直接转换到机器人坐标系后，策略无需学习复杂的跨帧映射，在固定相机和多视角设定下均超过 RGB-only 基线。
2. 图像形式优于点云：点图保持 H×W 网格结构，无损融入预训练 2D VLA 的像素级特征提取，避免了点云稀疏、不规则带来的信息损失和额外架构改动。
3. 末端中心化 (end-effector centering) 带来视角鲁棒：相对于世界坐标系中心，以机械臂末端为基准表示场景几何，使策略更容易迁移到新相机位姿。
4. 训练时增加视角随机化，点图优势更突出：在训练过程中混入多样化的相机位置，点图方法的性能衰减远小于 RGB-only 策略。

与基线的对比解读

相机感知方法 (如 Plücker 射线) 试图隐式编码几何，但 2D 像素 + 射线信息 仍要求模型推断三维关系，跨视角泛化时负担重。点云类方法 (如 DP3) 虽提供显式 3D 坐标，却需额外设计点云编码器并处理密度不均匀、感受野受限等问题，且与预训练视觉骨干的兼容性差。点图巧妙融合了两者优点：维持与 RGB 图像相同的张量形状，直接复用大规模预训练权重的 2D 归纳偏置，同时像素值本身即为机器人系下的 3D 坐标，物理含义清晰。这一设计在 RoboCasa 多个任务上均达到最优成功率，真实机器人实验进一步证实：当相机被移动到训练未覆盖的位置时，点图策略仍能维持较高成功率，而 RGB-only 策略急剧退化。

行业影响

落地场景

机器人操作自动化是核心场景，尤其是仓储物流（如电商仓库的拣选、分拣）、制造业（产线上下料、装配）和家庭服务机器人。这些场景中，机器人需根据语言指令执行操作，但摄像头安装位置、机器人本体姿态等常因部署环境而异。Robot-Centric Pointmap 让视觉观察统一到机器人自身坐标系，使得在一种相机布局下训练的 VLA 模型能直接泛化到新的视角，无需重新采集数据或微调，显著降低大规模部署的工程门槛。

商业价值

• 降本：减少每个新部署点必需的场景适应成本（数据采集、标注、重训），一套模型即可跨站点复用，尤其利好机器人即服务（RaaS）企业的规模化扩张。
• 增收：提升操作成功率与鲁棒性，在物流领域可增加单位时间处理单量，在制造业可减少因视觉漂移（如摄像头被意外碰撞）导致的产线停顿。
• 体验/安全提升：在协作机器人场景，机器人对自身周边 3D 几何的理解更稳定，可降低误判碰撞风险，增强人机协作信心。

与现有产品/工作流的接口

Pointmap 以 H × W 网格图像 编码 3D 信息，可直接作为任何 2D VLA 模型（如 π0.5、SmolVLA）的输入通道，无需改动主干网络架构。实际集成只需：

1. 从现有深度传感器或立体相机获取深度图；
2. 利用相机内参与外参（实时标定或预标定）将深度转换为机器人坐标系下的 3D 点云；
3. 投影回图像平面形成 pointmap，与 RGB 融合后送入现有 VLA pipeline。 这一流程与大多数机器人中间件（如 ROS）深度兼容，可快速嵌入 OpenVLA、RT 系列等开源 VLA 框架，作为标准视觉预处理模块。

具体落地用例

• 电商仓储拣选：在不同仓库中，摄像头可能装于高位或不同角度。基于 pointmap 的 VLA 模型统一观察视角，使机械臂始终准确抓取货架上的目标商品，无需每个仓库重新训练，直接复用云端策略。
• 自动驾驶测试采集：自动驾驶数据采集车因车型不同，传感器安装位置各异。将环境点云转换到自车坐标系后送入 VLA，可让驾驶策略在换车后仍保持一致性，降低感知-决策对齐的适配成本。

局限

• **依赖精确的深度传感器与相机外参标定**：Robot-centric pointmap 的生成需要获取每个像素在机器人坐标系中的三维坐标，这通常要求高质量的深度相机和准确的机器人-相机外参。在低成本硬件或标定不精确的场景下，pointmap 会引入显著噪声，可能抵消其几何先验带来的好处。论文未系统评估深度噪声或标定误差对策略性能的影响。
• **动态物体和遮挡场景的鲁棒性不足**：pointmap 假设场景几何在单帧内是静态的，当存在移动物体、被操作物发生位移或严重遮挡时，pointmap 可能包含过时或错误的坐标信息。论文实验以静态桌面操作任务为主，未涉及动态环境，因此该方法在真实非结构化场景中的有效性尚待验证。
• **仅在有限任务和规模上验证**：实验局限于 RoboCasa 模拟环境和简单的拾放、开门等任务，真实机器人实验数量较少且任务单一。与当前 VLA 预训练所使用的大规模、多样性数据集相比，pointmap 方法能否在更大规模、更复杂任务（如移动操作、长序列任务）中保持增益，以及是否会稀释视觉预训练表征的优势，均未得到充分探索。
