工业视觉仿真到现实中的先验可用性：CAD引导和CAD不可用机制的综述

TL;DR 工业视觉 sim-to-real 的本质是先验可用性决定的域鸿沟问题；本文以 CAD 可用/不可用为轴心，打通 6D 姿态估计与异常检测两条独立文献线，为部署决策提供统一框架。

问题

问题背景

工业视觉 sim-to-real 长期关注合成图像到真实图像的迁移，但实际部署中涉及更广泛的失配：传感器、光照、材料、工装、标定与生产变异等。现有的方法通常分割成两个独立分支——CAD 引导的位姿估计与物体检测 和 无 CAD 的异常与表面检测，缺乏统一框架来评估不同先验条件如何影响跨任务泛化。

现有方法局限

传统方案将 CAD-available（基于显式几何渲染、位姿估计与测试时几何验证）与 CAD-unavailable（依赖于正常参考外观、特征分布、合成异常、基础特征或视觉-语言先验）视为独立领域，导致：

• 渲染与检测割裂：单纯增加 CAD 渲染量无法闭合域间差异，源分布设计、检测器容量和少量真实标定往往更关键，但现有工作少有系统量化这些因素。
• 测试时验证能力不对称：CAD 可用时，可通过掩码、位姿和深度一致性构建可验证通道；CAD 不可用时，只能依靠标定正态性与特征偏离，缺乏几何约束，误检率高且对逻辑异常（如装配错误）无力。
• 先验边界模糊：大量实际场景处于近似模型、模板或参考视图的中间地带，现有方法要么假设完整几何，要么丢弃所有 CAD，忽略了边界先验的桥接潜力。

为什么这个问题难/重要

工业场景的域间差异是多维度的：成像条件（传感器、分辨率、噪声）、物体外观（纹理、老化、批次差异）、缺陷模式（长尾、稀有、逻辑异常）交织作用。单一模型无法覆盖所有变异，而部署决策必须在先验可用性与实际操作约束之间权衡。例如，CAD 在测试时能提供几何验证，但会给产线增加额外计算与维护成本；无 CAD 方案虽灵活，却依赖严格的参考数据采集和特征对齐。业界亟需一个以先验为轴的统一视角，指导不同资源条件下的方法选型与系统设计，而非追求跨任务的单一排行榜指标。

行业类比

这一挑战类似于自动驾驶感知中的高精地图（HD map）依赖问题——当地图先验可用时，定位与规划能获得强几何约束；当地图缺失或过期时，必须依靠在线感知与语义特征匹配，整个系统的可靠性边界截然不同。

核心洞察

• 本论文将工业视觉 sim-to-real 重新定义为基于先验可用性组织的域间隙问题，区别于传统图像风格迁移方法。它指出 CAD 可用时可通过渲染、姿态估计和几何验证提供确定性验证通道，而 CAD 不可用时依赖正常参考特征分布或基础模型先验，两者的可靠性机制完全不同。这种按部署条件划分的视角打破了现有研究中物体检测与异常检测分离评估的惯例，引导算法工程师根据可获取的工程先验选择合适的技术路径，而非追求通用的跨域排行榜。
• 实证锚点显示，单纯增加 CAD 渲染数量并不能弥合 sim-to-real 差距，源分布设计、检测器容量和少量真实数据校准起更关键作用。这与大量依赖合成数据规模的方法形成对比，提示在资源受限的工业部署中，应优先考虑源数据多样性与真实校准样本，而非盲目堆砌渲染量。同时，论文指出测试时 CAD 可用为六维姿态验证提供了几何一致性检查，而 CAD 不可用则依赖特征偏差检测，两种模式构成互补的决策可信度体系，为构建鲁棒工业视觉系统提供了具体的设计启示。

方法

本综述提出一种先验可用性驱动的领域差距组织框架，将工业视觉 sim-to-real 重新定义为三个先验可用层次下的部署问题。

输入为部署时可获取的先验信息，包括 CAD 模型、仿真 RGB-D 观测、正常参考图像、合成缺陷、预训练特征空间或语言提示等。框架核心根据先验可用性将方法分为三类：

• CAD 可用 (CAD-available)：拥有显式物体几何，支持渲染、相机标定、6D 姿态估计、分割以及测试时几何验证。代表性方法包括基于物理的渲染 (PBR)、域随机化、渲染-比对 (render-and-compare) 以及基础模型辅助的 CAD 匹配与分割。
• CAD 不可用 (CAD-unavailable)：几何先验缺失，转而依赖正常参考外观、特征分布、师生残差、合成异常假设、基础特征或视觉-语言先验。代表性路径有正常参考记忆库、师生网络、合成异常自监督、基于视觉语言模型的零/少样本检测，以及密集视觉基础特征。
• 边界先验 (boundary-prior)：近似模型、模板、参考视图或语义对应仅保留 CAD 的部分作用，形成过渡地带。

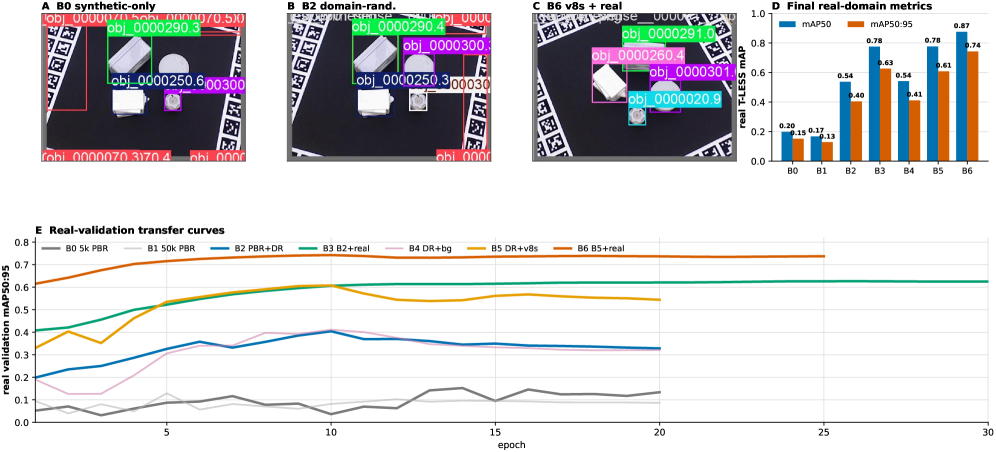

该框架通过跨任务连接，将CAD 辅助的检测与 6D 姿态估计文献与工业异常与表面检测文献统一在同一个先验轴上。实验锚定基于 T-LESS/BOP、MVTec AD 与 VisA 等基准，揭示关键发现：(a) 单纯增加 CAD 渲染数量不足以弥合迁移差距，源分布设计、检测器容量及少量真实标定更为重要；(b) 测试时的 CAD 几何验证（掩码、姿态、深度一致性）提供独特的验证通道，而 CAD 不可用时只能依赖经过标定的正态性建模与特征偏差。

输出并非单一模型，而是一套面向工业部署的推理策略选择逻辑：即在给定先验条件下，如何组合渲染、检测、验证或异常评估以保障鲁棒决策。与常规按任务划分的综述不同，本工作的差异在于以先验可用性作为第一性维度，强调测试时几何先验是否可用直接决定了系统可依赖的验证机制，从而反对建立单一跨任务排行榜，转而思考“何种先验为决策提供依据”。

实验

实验设计脉络

综述以 T-LESS/BOP（有纹理物体 6D 姿态估计 / 检测）、MVTec AD（子面缺陷与纹理异常检测）、VisA（复杂结构异常检测）三个数据集为锚点，覆盖 CAD 可用（借助渲染合成与几何验证）、CAD 不可用（依赖正态参考、特征分布、基础模型先验）及边界先验场景。通过控制变量实验，分析 源分布设计、检测器容量、小量真实校准、测试时 CAD 验证通道等因素对 sim-to-real 迁移的影响，而非追求单一排行榜分数。

关键发现

• CAD 渲染数量的单纯增加并不能弥合域间距；源分布设计与检测器容量的作用更关键。
• CAD 可用场景中，测试时可利用 CAD 进行掩码、姿态和深度一致性验证，形成独立的几何校验通道，显著提升部署鲁棒性。
• CAD 不可用场景下，系统不得不依赖校准后的正态性建模或特征偏差检测，与 CAD 可用场景的失效模式截然不同。
• 使用 视觉-语言基础特征或预训练特征空间可在零样本 / 小样本设置下提供较强先验，但缺乏几何约束，易受逻辑异常或分布外样本影响。

与基线对比的深度解读

传统 sim-to-real 方法常被割裂为基于渲染的 6D 姿态估计和基于图像的异常检测两条路线。本综述的锚点实验揭示：孤立比较这两类方法的跨任务指标意义有限——CAD 可用的方法在纹理 / 光照剧烈变化时仍可能失败，而 CAD 不可用的方法对稀有缺陷泛化困难。综述表明不应设立统一的跨任务排行榜，而应依据先验可用性（是拥有精确 CAD 还是仅有正常参考图像）选择验证策略与评估基准。这种以先验为轴心的对比，比单纯比较 mAP 或 AUROC 更能指导工业系统的架构决策。

行业影响

落地场景

本工作将工业视觉 sim-to-real 重构为按先验可用性组织的领域差距问题，直接指引三类工业视觉任务的方案选型：

• CAD 可用场景（如汽车零部件分拣、PCB 焊点检测）：可直接利用 3D 模型渲染合成训练数据，结合 6D 姿态估计与测试时的几何一致性验证（mask、深度一致性），实现高精度定位与分类。
• CAD 不可用场景（如纺织品表面瑕疵检测、食品包装异常）：可通过正常参考图像构建特征分布（如正态性记忆库）、教师-学生残差网络或视觉语言 prompt（如 CLIP）进行零样本/少样本异常检测。
• 边界先验场景（如老旧设备翻新、缺失精确模型的部件）：利用近似 CAD 模型、模板或语义对应，部分恢复几何信息，降低对全量 CAD 的依赖。

商业价值

• 降本：CAD 可用时，合成数据大幅减少真实样本采集与标注成本；CAD 不可用时，基于正常参考或 foundation 特征的异常检测降低对稀缺缺陷样本的依赖。
• 增收：快速部署到新产品线或变体，缩短上市时间；在低缺陷率场景下仍保持高检出，避免漏检导致的批量召回。
• 体验提升：测试时几何验证通道（如姿态一致性检查）可显著降低误报，减少人工复判工作量；vision-language 接口使系统配置更直观，非专家用户也能用自然语言指定检测目标。

与现有产品/工作流的接口

该框架可直接嵌入现有工业视觉平台（如 Keyence、Cognex 或开源 MVTec 生态）：

• 数据管线：对于 CAD 可用产线，集成物理渲染引擎（Blender、NVIDIA Isaac Sim）生成域随机化数据，经少量真实校准微调后注入训练流。
• 推理解码：CAD 引导分支可输出带几何验证的检测结果，与现有 PLC 抛料逻辑衔接；CAD 不可用分支可导出热力图与异常分数，与工厂 MES 系统集成做趋势报警。
• 持续学习：边界先验设定允许在获取部分几何或语义信息后逐步升级模型，保护现有投资。

具体落地案例

• 3C 电子装配良率提升：某手机代工厂需检测螺丝、排线扣合等数百种目标，CAD 模型完备。采用 CAD 引导分支，用合成渲染数据训练检测器，测试时进行 pose-mask 一致性验证，将过杀率降低 40%，单线年节省人工复判成本约 30 万美元。
• 食品包装密封完整性：某零食品牌包装袋封口无标准 CAD，缺陷形态多样。采用 CAD 不可用分支的正常参考图像构建特征分布，结合 CLIP 零样本提示（如 “seal gap”“contamination”），实现无缺陷样本下的高召回检测，避免产线停机抽检。

局限

• 作为一篇综述,本文未提出新的 sim-to-real 算法或训练策略,主要工作在概念层面重新框架“先验可用性”并梳理文献,这导致对实际工业部署的直接指导有限,读者仍需从原始文献中挑选具体方法。
• 实证锚点仅依赖 **T-LESS/BOP**、**MVTec AD** 和 **VisA** 三个数据集,虽然覆盖了 CAD 可用与不可用场景,但传感器类型、光照变化、缺陷形态的多样性仍显不足,分类法的泛化能力有待更全面的跨数据集和跨任务验证。
• 分类法将工业视觉 sim-to-real 划分为 **CAD-available**、**CAD-unavailable** 和 **boundary-prior** 三种制度,但真实产线中常存在多种先验混合或动态切换的情况(如部分 CAD 模型、退化传感器),该框架未深入讨论这些中间状态的建模和过渡机制,可能过度简化了工程系统的复杂性。
