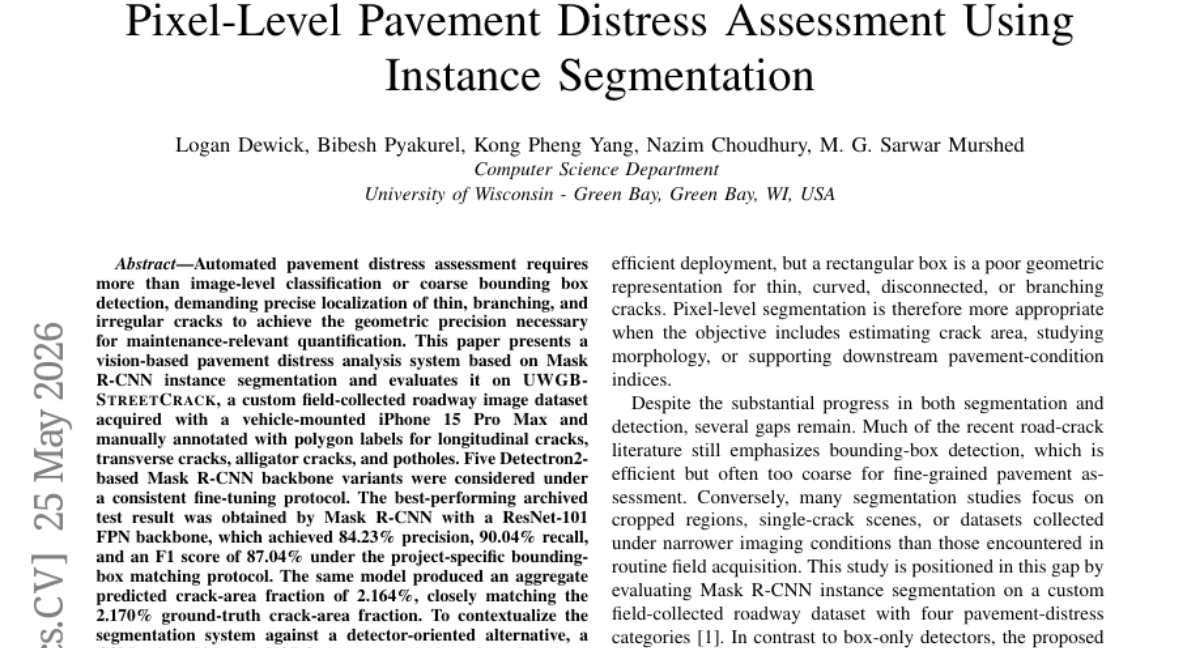

基于实例分割的像素级路面损伤评估

TL;DR 基于 Mask R-CNN 实例分割的路面病害评估系统，在自采数据集 UWGB-StreetCrack 上实现了高精度裂缝检测与面积估计，精度远超 YOLO 检测器，验证了实例分割在精细化路面量化中的实用价值。

问题

问题背景

路面裂缝是结构退化的早期信号，自动化路面破损检测 正从粗粒度的图像分类或边界框检测转向 像素级几何精确定位，以支撑养护决策中所需的裂缝长度、宽度、面积等量化指标。

现有方法局限

传统方法依赖于手工特征（如边缘检测、阈值分割）或 CNN 分类器，仅能判断图像是否含裂缝，无空间定位。基于目标检测（如 YOLO）的矩形框回归对 细长、分支、不规则裂缝 覆盖粗糙，无法提取像素级形态，导致 裂缝面积估计严重偏差。语义分割虽能逐像素分类，但无法区分同一类别的不同实例，难以对每条裂缝单独索引和测量，更无法处理 相邻裂缝的粘连问题。此外，现有公开数据集多针对单一裂缝类型，缺乏 真实道路场景下的多类别、密集遮挡、光照变化 的综合基准。

技术挑战与重要性

路面裂缝检测的核心难点在于：

• 形态多样性：横向、纵向、龟裂等模式几何差异大，龟裂呈网状无规则拓扑；
• 前景背景混淆：路面纹理、污渍、修补痕迹与裂缝外观高度相似；
• 标注一致性：像素级多边形标注成本高，标注者边界界定主观性强；
• 类别不平衡：裂缝像素占比极低（<5%），易被背景淹没。

业界关注度持续升高，因为精准的 裂缝面积分数 预测可直接用于路面状况指数（PCI）计算，替代昂贵的人工巡检。实例分割能够为每条破损提供独立 mask，实现自动化计数、尺寸测量和空间分布统计，是走向 维护决策全自动化 的关键一步。

行业类比

该任务与 医学影像的细胞核实例分割 类似——需在密集重叠的细小目标中精确分离实例，并输出可量化的形态指标以辅助客观诊断。

核心洞察

• 实例分割在路面裂缝检测中提供了检测框无法实现的像素级几何精度，使全局裂缝面积估计成为可能。与YOLO检测器（CSPDarknet53）仅27.5% precision相比，Mask R-CNN（ResNet-101 FPN）在相同数据集上达到84.23% precision，且预测的总体裂缝面积分数2.164%与真实值2.170%几乎一致，证明了分割模型对细薄、分支状、不规则裂缝的量化能力远优于检测框，为维护决策提供了直接可用的工程级汇总指标。
• 手动多边形标注的类别边界模糊性导致模型在纵/横向裂缝间出现混淆，揭示了数据集标注一致性的重要性超过模型架构选择。论文在错误分析中指出，许多裂缝实例在类别定义上的模糊标注引发了模型误判，这与多数工作一味追求模型改进的思路不同，表明当前系统的瓶颈在于标注标准、类间平衡与掩码级评估协议，而非骨干网络能力，为后续研究指明了更务实的优化方向。

方法

方法概述

系统以 Mask R-CNN 实例分割为核心，构建端到端路面缺陷分析管线。输入为车辆搭载 iPhone 15 Pro Max 采集的路面图像（来自自建数据集 UWGB-StreetCrack），经预处理与增强后，送入基于 Detectron2 框架的 Mask R-CNN 网络，输出每个实例的类别标签、置信度、边界框及像素级掩码，并进而计算全局裂缝面积占比。

关键模块与流程

1. 骨干网络与特征金字塔
   采用 ResNet-101 FPN 作为特征提取骨干，通过特征金字塔融合多尺度信息，为后续细长、分支不规则裂缝的定位保留空间细节。

2. 区域提议与 ROI 对齐
   RPN 生成候选兴趣区域，ROI Align 准确提取对应特征图区域，避免量化误差，这对薄裂缝的精确分割至关重要。

3. 多任务头部

   • 分类头：预测裂缝类型（纵向、横向、龟裂、坑洞）。
   • 边界框回归头：精修提议框位置。
   • 掩码头：为每个正例生成二值分割掩码，直接刻画裂缝的像素级形状。

4. 训练协议
   在 COCO 预训练权重上微调，使用数据增强（翻转、旋转等）提升泛化性。损失函数为组合形式：分类交叉熵、边界框平滑 L1 损失及掩码二元交叉熵，通过项目特定的边界框匹配协议控制正负样本。

5. 推理与量化输出
   推理时采用 NMS 去除重复检测，输出实例级结果。最终将全体预测掩码聚合，计算 crack-area fraction（裂缝面积占比），用于与真实标注的面积分数对比，评估整体量化能力。

与同类方法的差异

相较于纯检测器（如基于 CSPDarknet53 的 YOLO），实例分割直接提供像素级掩码，能够更自然地捕捉裂缝的纤细、分支形态，避免了矩形框对不规则目标的粗略近似，从而在面积估计等下游任务中展现出显著优势，但同时也更依赖精细的多边形标注与掩码级评估标准。

实验

实验设计：基于 UWGB-StreetCrack 数据集（车载 iPhone 采集，多边形标注纵裂、横裂、龟裂、坑槽），采用 Detectron2 微调 5 种 Mask R-CNN 骨干（ResNet-50/101 配合 FPN/C4），并适配 CSPDarknet53-YOLO 检测器作为基线。评估使用项目特定的边界框匹配协议，并计算预测裂缝面积比与真实值的偏差。

关键发现：

• 最佳模型 Mask R-CNN (ResNet-101 FPN) 达到 84.23% precision、90.04% recall、F1 87.04%，远超 YOLO（27.5% precision, 20.7% recall）。
• 聚合裂缝面积比预测为 2.164%，与真实值 2.170% 几乎一致，误差仅 0.006%。
• 定性分析表明，实例分割能精确捕捉细长、分枝裂缝，而 YOLO 的粗糙边界框导致大量漏检和误检。

基线对比解读： YOLO 在裂缝检测上的失败并非偶然——裂缝的像素级形态无法被简单的锚框充分表达，导致匹配协议下精确率和召回率极低。相比之下，Mask R-CNN 直接输出像素掩码，更适合维修量化所需的几何精度。这一结果强调，对于裂缝这类不规则目标，实例分割是更实际的技术路线，但标注一致性、类别不平衡和掩码级基准测试仍是未来需要解决的开放问题。

行业影响

落地场景

• 道路巡检自动化：市政道路养护、高速公路资产管理系统可将 Mask R-CNN 实例分割 模型部署在巡检车辆或无人机上，实时识别纵向裂缝、横向裂缝、龟裂和坑槽，输出像素级掩膜用于面积估算。
• 自动驾驶地图更新：众包车辆采集的路面图像可通过此模型自动提取破损区域，更新高精度地图中的道路质量属性，为路径规划和舒适性控制提供输入。
• 保险定损与施工验收：通过手机拍照即可获取裂缝严重程度，辅助保险理赔或施工质量抽检。

商业价值

• 降本增效：替代人工目视检查，减少路面巡查人力成本；连续采集可提升巡查频次，及时发现早期裂缝，避免严重损坏（预防性养护），降低全生命周期维护费用。
• 量化决策：输出的 裂缝面积分数 与标注几乎一致（预测 2.164% vs 真实 2.170%），为路面状况指数（PCI）等评估标准提供客观数据，支持养护优先级排序和预算分配。
• 体验提升：在自动驾驶场景中，提前识别破损可调整车速或变道，提升乘坐舒适性和安全性。

与现有工作流的集成

• 模型替换：在现有 道路巡检系统 中，将基于目标检测（如 YOLO）的模块替换为 Mask R-CNN，无需改变采集硬件（手机、工业相机均可），只需升级推理管线。
• 数据接口：模型输出的多边形掩膜可直接导入 GIS 平台（如 ArcGIS、QGIS）或道路资产管理软件（如 AgileAssets、RoadMatrix），与里程桩号关联，实现可视化与统计分析。
• 标注效率：文中使用的 多边形标注 方式比像素级涂色更高效，适合快速构建新路网的数据集，便于模型持续迭代。

具体落地案例

• 道路养护 SaaS 平台：某企业服务公司提供手机 APP，养护工人拍摄路面后，云端 Mask R-CNN 服务返回破损类型、位置和面积，自动生成维修建议，并联动工单系统，将巡查-上报-派单环节无缝打通。
• 自动驾驶感知增强：电动车队利用现有环视摄像头采集路面图片，离线运行实例分割模型，标注裂缝区域，将结果融合到高精地图，用于规划更平稳的行驶轨迹，减少颠簸投诉。

局限

• 论文承认并贯穿全文的开放挑战是**标注一致性(annotation consistency)**与**类别不平衡(class imbalance)**：多边形标注易受主观判断影响，尤其对于细裂纹与背景的分界模糊；数据集中alligator cracks等类别样本占比低，导致模型对罕见类别的召回不足。此外，实验评价采用**bounding-box匹配协议**而非像素级mask IoU，使得指标主要反映检测框精度，未能充分量化不规则裂纹的分割质量，可能夸大了模型在实际几何量化中的有效性。
• 尽管与YOLO检测器的对比展示了分割的优势，但YOLO本身是为目标检测优化，并未适配实例分割任务，对比并不公平。论文未引入当前主流的一阶段分割模型(如YOLOv8-seg、Mask2Former等)，评估覆盖度有限。同时，数据集来自单一采集设备(iPhone 15 Pro Max)、单一光照和路面条件，模型对传感器噪声、天气变化等域外扰动的鲁棒性未经验证，直接部署的泛化风险较高。
