OcclusionFormer: 为基于布局的图像生成安排 Z-order

TL;DR OcclusionFormer 通过显式建模 Z-order 优先级与体积渲染合成实例，解决布局生图的物体遮挡歧义，生成物理一致的前后叠层。

问题

问题背景

布局到图像生成（layout-to-image generation）近年大幅提升了空间可控性，允许用户通过 2D/3D 边界框 或实例分割掩码精确指定对象位置。但在多对象场景中，如何处理相互遮挡（inter-object occlusion）仍是一个关键瓶颈。

现有方法局限

主流方法大多将布局视为一组平行边界框，缺少显式的深度次序（Z-order） 信息。当边界框发生重叠时，模型对交叉区域的内容没有明确的前后关系指引，仅依靠隐式的交叉注意力或布局编码来推断遮挡。这会导致：

• 纹理纠缠（entangled textures）：重叠区出现不同对象的混合纹理，视觉效果混乱。
• 物理不一致的层次：物体前后关系错乱，本应被遮挡的物体反而出现在上层。
• 复杂遮挡场景失效：在面对三个以上物体、非凸重叠区域时，现有方法几乎无法生成合理遮挡。

这些问题的根源在于训练数据 缺乏像素级遮挡标注 以及模型架构 未将遮挡建模为显式先验，而将重叠区的责任完全交给生成模型的隐式学习。

挑战与重要性

遮挡关系的正确建模面临双重挑战：一是 数据获取成本极高，需要大量带有像素级遮挡次序标注的图像，手动标注不可行；二是 生成架构需同时兼顾空间精度与遮挡一致性，将离散的 Z-order 先验注入连续生成过程易导致优化不稳定。在自动驾驶场景理解、AR/VR 内容创作及可控图像编辑等应用中，正确的遮挡是空间真实感的基础，业界对 空间可控且物理一致 的生成需求日益强烈。

行业类比

这一问题类似于 神经渲染中不透明物体的次序无关透明度合成——若半透明层顺序错误，混合颜色会失真。Layout-to-image 模型也需要将实例视为有序“图层”，按 Z-order 进行体积渲染式合成，才能消除重叠歧义。

核心洞察

• 显式建模 Z-order 是突破布局生成中遮挡模糊性的关键。以往方法仅在重叠区域隐式融合特征，无法保证物体间正确的遮挡顺序，导致纹理纠缠或物理不一致。OcclusionFormer 通过解耦实例并为每个物体分配明确的深度优先级，然后利用体积渲染按序合成，从根本上消除了重叠区域的歧义，使生成结果符合真实遮挡关系。
• 解耦实例生成 + 体积渲染合成提供了一种新的高可控布局生成范式。与直接融合多物体特征的 baseline 相比，OcclusionFormer 先独立预测每个实例的掩码和内容，再依据 Z-order 在透视角下进行体积合成，类似神经辐射场的体渲染。这种显式组合方式不仅保留了每个物体的结构完整性，还避免了跨物体属性污染，显著提升了空间精度和语义一致性。

方法

输入与条件

OcclusionFormer 接受以 2D 边界框与对象类别构成的布局作为主要空间约束，并额外引入 Z-order 遮挡顺序 标签。布局中的每个实例被分配一个归一化的深度优先级，该信息在训练时由 SA-Z 数据集 提供——该数据集包含逐像素的实例掩码与遮挡排序标注，使得模型能学习从布局到有序可见性的映射。

关键模块与生成流程

1. 实例解耦与 Z 轴延拓

模型首先将布局中的每个对象实例独立编码成特征表示：以边界框坐标、类别嵌入和深度值融合后，通过可学习的 InstanceDecoupling 模块将各实例投影到高维隐空间，得到一组解耦的实例特征向量。这一步显式为每个对象构建独立的“Z 轴”表征，避免传统方法将多个对象信息混合导致的混淆。

2. Z-Order 排序与体渲染合成

基于已知的遮挡顺序，特征按深度从小到大排序（或按优先级），之后送入一个可微的体积渲染器。该渲染器模拟射线穿过多个半透明层的物理过程：为每个实例预测不透明度与颜色，再沿深度方向按 over 操作合成，最终输出一张统一的 2D 特征图。此阶段直接决定了重叠区域的可见性分配，保证前景特征覆盖背景，且梯度能反向传播到各实例的参数。

3. 查询对齐损失与扩散生成

合成特征图与 timestep 嵌入一同注入到 Diffusion Transformer (DiT) 骨架中，通过流匹配（Flow Matching）的方式迭代去噪生成潜变量图像。为加强实例级空间精度，训练时额外引入 Queried Alignment Loss：在 Transformer 的注意力模块中，用可学习查询向量监督每个实例的分割掩码及语义一致性，迫使模型关注重叠区的正确归属。最终解码器将潜变量上采样得到 RGB 输出。

4. 训练策略

整体训练目标为扩散损失与查询对齐损失之和，后者权重通过实验调节。模型端到端训练，无需两阶段处理或外部掩码预测网络。

与同类方法的差异

相较于以往仅依赖空间注意力融合边界框的布局到图像生成方案，OcclusionFormer 通过显式实例解耦与体积渲染，将遮挡建模为物理可解释的 Z-order 先验，从而在重叠区域实现清晰且一致的层级关系，消除了纹理纠缠和物理不一致问题。

实验

实验设置

实验基于新构建的 SA-Z 数据集，该数据集在 SACap-1M 基础上为每张图像补充了实例级 Z-order 标注与像素级遮挡掩码，确保训练和评估时具有明确的遮挡先验。评估采用布局到图像生成任务标准协议：给定场景布局（类别标签+边界框），模型生成对应图像。对比基线包括既有布局可控生成方法（如 LayoutDiffusion、GLIGEN、ControlNet 等），以及不使用遮挡建模的 Diffusion Transformer 基线。定量指标涵盖生成质量 FID、布局一致性 mIoU、遮挡准确率等。

关键发现

OcclusionFormer 在所有重叠区域的遮挡一致性上取得大幅提升，能正确恢复遮挡关系，避免纹理纠缠。消融实验表明：

• 移除 Z-order 排序后，生成结果在重叠区域出现明显模糊和错误层次；
• 单独使用体渲染或查询对齐损失均能带来增益，但联合使用效果最佳；
• 查询对齐损失对提升实例语义保真度和边界精确性至关重要。

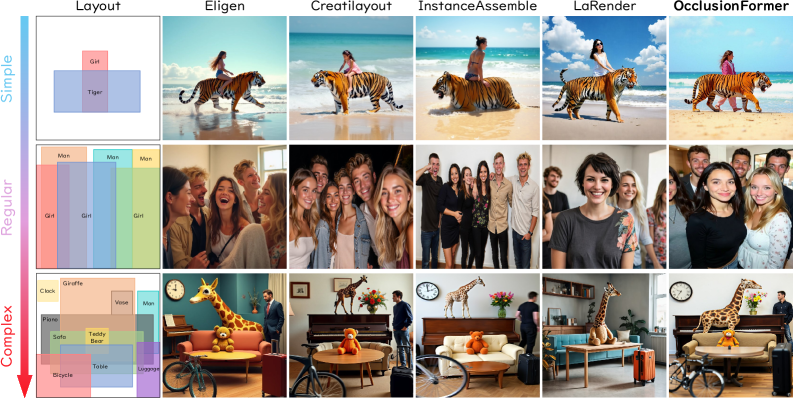

定性结果中，OcclusionFormer 渲染的前后遮挡关系自然，物体边界清晰，而基线方法在遮挡区域常产生不合理的混合纹理。

与基线对比的深度解读

现有布局到图像方法普遍将遮挡隐含在特征交互中，当边界框重叠时，生成模型被迫从模糊的上下文推断层次，导致物理不一致。OcclusionFormer 通过解耦实例、显式赋予 Z-order 优先级，并采用体渲染合成，将遮挡建模从生成主干中分离出来，从而根本性解决歧义。这一设计使得模型在复杂多物体场景中能够保持空间结构的严谨性，并有望扩展到 3D 场景理解与神经渲染等任务。

行业影响

落地场景

OcclusionFormer 解决的布局生成遮挡歧义问题，直接适用于需要精细空间控制的视觉内容生产场景。例如：

• 电商广告创意：给定多商品的位置与层级，自动合成符合物理遮挡的营销图，避免鞋盒穿模桌子等错误。
• 游戏/影视概念设计：按照设定的前景/中景/后景布局快速迭代场景草图，保证遮挡逻辑一致。
• UI/海报自动排版：内容平台（如社交媒体、新闻App）根据标题、图片、装饰元素的位置和Z序生成封面，减少人工调层。
• 数据增强：为检测/分割模型构建带遮挡的真值图像，提升模型对重叠场景的鲁棒性。

商业价值

• 降本：将原本需要设计师手动调整图层的重复劳动自动化，尤其在海量物料生成（如Feed流封面、商品主图）时，大幅减少人力成本。
• 增收：更高的生成质量提升广告点击率和转化率；同时结构化布局控制（含Z序）使A/B测试创意变体更快捷，加速素材迭代。
• 体验提升：消除重叠区域的纹理纠缠和物理不一致，使AI生成结果达到可用级水准，直接用于线上展示，减少人工检视概率。

与现有产品/工作流的接口

OcclusionFormer 基于扩散Transformer，可作为现有扩散模型（如Stable Diffusion）的可插拔条件模块集成。

• 输入接口：接受文本prompt + 2D边界框 + Z序（或从布局排序算法自动推断），输出高保真图像。
• 流程嵌入：在创意工具中增加“层级面板”，用户拖拽调整对象前后关系后，模型实时生成符合新遮挡的图像，与Figma、Canva等设计工具流程兼容。
• 推理管线：可部署为云端API，接收布局JSON，返回生成图像；或蒸馏为轻量模型嵌入移动端，供本地实时预览。其queried alignment loss可单独监督实例，便于与现有分割/检测模型联动，形成闭环标注。

具体用例：

1. 电商旺季促销海报生成：运营人员指定多个商品包围促销文字，设置文字在最前、商品按重要性分层。OcclusionFormer 直接产出无穿模的可用图片，生产效率提升数倍。
2. 自动化广告变体制作：广告投放平台依据不同受众和尺寸，自动重排元素布局和遮挡关系生成千套创意图，避免人工一一核对图层错误。

局限

• **高质量遮挡标注依赖**：SA-Z 数据集依赖像素级实例掩码与 Z-order 先验，构建成本高且难以覆盖开放世界中所有遮挡模式。虽然比现有布局数据集更精细，但其标注范式仍难轻易迁移到无监督或弱监督场景，限制了方法在大规模无标注数据上的扩展性。
• **计算开销与推理速度**：框架同时引入扩散 Transformer 与体积渲染，并在训练时附加 queried alignment loss，模型复杂度显著高于常规 layout-to-image 基线（如 GLIGEN、LayoutDiffusion）。论文仅在单卡设置下测试，未与其他方法进行系统的效率对比，对实时交互式生成场景的适用性存疑。
• **泛化到极端遮挡与域外布局**：实验主要在 SA-Z 和 COCO 等受控分割上开展，对严重重叠、小目标密集遮挡或非同源分布下的布局（如漫画分镜、遥感图像）未做评估。显式的 Z-order 建模在面对数量可变的实例及非线性遮挡关系时，适应性仍待验证。
